Chapter 5 | Binomial Queue & Fibonacci Heap

5219 个字 114 行代码 7 张图片 预计阅读时间 54 分钟

Binomial Queue

二项队列 (Binomial queue),或者更多人把它叫做二项堆 (Binomial heap),事实上个人认为和队列没有什么关系,因此在接下来的叙述中,我会使用二项堆这个名称而非二项队列,前者仅作为本篇笔记的标题使用

堆的其中一个应用就是优先队列。本节要介绍的二项堆 (Binomial Queue) 也是优先队列的一种实现,只不过不同于之前我们用一个堆维护优先队列,二项堆同时维护了具有不同特征的若干个。

Instruction

在学习 Binomial Queue 时,可以带着二进制的眼光进行学习


概述

二项堆是一种优先队列的实现方式。二叉堆作为基本的堆已经足够好,只是合并操作的复杂度不太能接受(单次 \(O(N)\)。为了支持高效的合并操作,左偏树和斜堆出现。但左偏树和斜堆由于不再是完全二叉树,因此实现时必须用到指针式结构

而二项堆在这些操作上的时间复杂度与左斜堆非常类似:都有 \(O(logn)\) 的合并、删除、插入;\(O(n)\) 的建堆(队;摊还意义上 \(O(1)\) 的插入;并且二项堆往往用 leftchild-rightsibiling 的指针结构实现

贴一道 PTA 的题目

We can perform BuildHeap for leftist heaps by considering each element as a one-node leftist heap, placing all these heaps on a queue, and performing the following step: Until only one heap is on the queue, dequeue two heaps, merge them, and enqueue the result. Which one of the following statements is FALSE?

A.in the k-th run, \(\lceil N/2k \rceil\) leftist heaps are formed, each contains \(2k\) nodes

B.the worst case is when \(N=2K\) for some integer \(K\)

C.the time complexity \(T(N)=O(\frac{N}{2}​log{2^0}+\frac{N}{2^2}​log2^1+\frac{N}{2^3}​log2^2+⋯+\frac{N}{2K}log2^{K−1})\) for some integer \(K\) so that \(N=2K\)

D.the worst case time complexity of this algorithm is \(Θ(NlogN)\)

--> D 选项错误,应该是 \(\Theta(N)\),所以我们说左斜堆的建堆操作是可以达到 \(O(N)\)


定义

二项堆 (Binomial Queue)本质上是一系列二项树 (Binomial Tree)的集合。所以我们首先给定二项树 (Binomial Tree)的定义:

Binomial Tree

1、一个单结点可以作为二项树 \(B_0\),其秩为 0

2、二项树 \(B_k\) 的秩是 \(k\),且是由两棵 \(B_{k−1}\) 合并而成的,其中一棵作为子树连接在另一棵的根上。

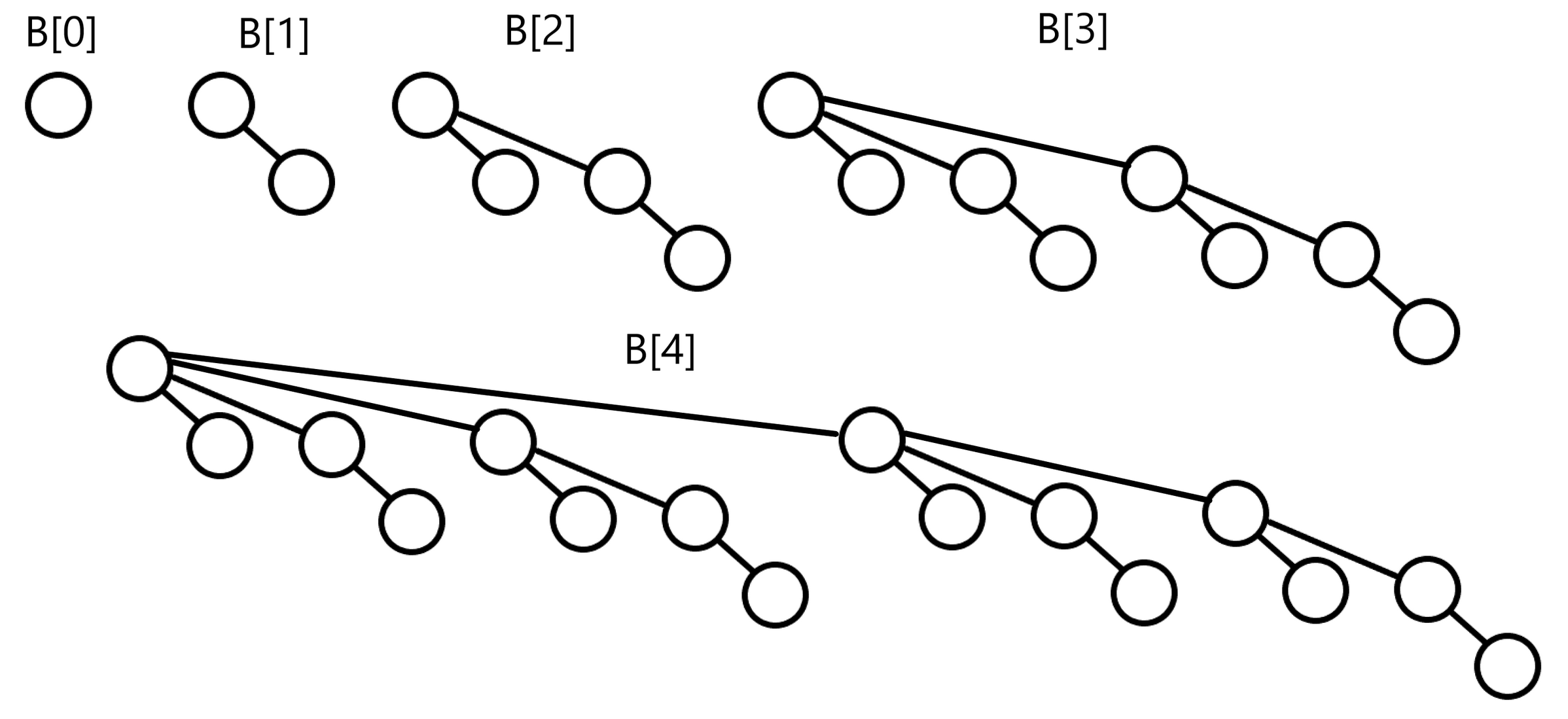

这样解释不太清楚,我们画出图来:

显然能够得到,二项树并非二叉树, 而二项树作为一种树,它的限制比较强,因此也有非常多十分好的性质。对于我们建构二项堆来说主要有以下几点:

1、二项树 \(B_k\) 由两棵 \(B_{k−1}\) 合并即可得来;

2、二项树 \(B_k\) 总共拥有 \(2^k\) 个结点;

3、二项树 \(B_k\) 的树根总共拥有 \(k\) 个子树,并且它们分别是二项树 \(B_0\),\(B_1\),...,\(B_{k−1}\)

4、二项树 \(B_k\) 树根的高度是 \(k\)

4 条性质的证明就不赘述了,从图上可以轻易看出。另外二项树还有一个更有意思的性质:二项树 \(B_k\) 中,高度为 \(h\) 的结点共有 \(C_k^h = \binom{k}{h}\) 个。这个性质容易用数学归纳法证明

有了二项树的定义,我们就可以介绍二项堆了。

Binomial Queue

二项堆 (Binomial Queue)是一系列满足堆序的二项树 (Binomial Tree)的集合,其中每个二项树的阶数 \(k\) 都是不同的,反过来讲这句话,集合中 \(k\) 阶的二项树要么只有一个,要么没有。

譬如二项堆 \(Q\) 拥有 19 个结点,由于 19=(10011)2,从而 Q 就拥有(而且必然是)\(B_0\)\(B_1\) \(B_4\) 三棵二项树。如果不考虑树的顺序,那么只要结点数给定,二项堆的结构就已经被决定了。 进而,进而,一个有 \(N\) 个结点的二项堆,它的二项树的棵数就是 \(O(log \ N)\) 的。

🌰

题目实现的二项堆不一定有 min 指针!注意面向题面和选项判断实现。

实现

由于这种性质,我们可以用一个数组来存储二项堆的诸多二项树。用数组来存比链表要优越得多,因为数组可以明确地保存某棵二项树的秩,并且可以让我们立刻找到二项堆里的秩为 r 的二项树。用链表的唯一好处就是省略了之间不存在二项树的位置,但是对数组来讲,这只是一个 \(O(1)\) 的损耗。

刚刚已经提到,一棵二项树 \(B_k\) 树根的子树分别是二项树 \(B_0\) \(B_{k−1}\),这也明确地告诉我们,它的诸子树也算一个二项堆。不过,这个二项堆我们不需要快速找到每棵子树,而只需要在树根被删除时提取出来(下面会介绍到,同时它的每个位置又都有二项树,从而用一个链表来实现是更合适的选择

并且由于每个二项树是一个多叉树,所以我们通常用 "Left child Next Sibling"( 左儿子右兄弟 ) 的方式来实现

下面是 C 语言版本的二项树和二项堆的声明

// C Implementation from cy's ppt
typedef struct BinNode *Position;
typedef struct Collection *BinQueue;
typedef struct BinNode *BinTree; /* missing from p.176 */
struct BinNode {
    ElementType Element;
    Position
    LeftChild;
    Position
    NextSibling;
};
struct Collection {
    int CurrentSize; /* total number of nodes */
    BinTree TheTrees[ MaxTrees ];
};

操作

Merge

合并二项堆(Merge:二项堆的核心算法。合并两个二项堆类似于二进制加法,甚至有进位这种情况。新的二项堆必须满足条件,每种二项树都至多只有一棵,所以合并的时候是如此操作的:

\(Q1\) \(Q2\) 合并成新队列。从新队列的第 0 棵二项树开始逐位考虑。对于第 i 棵二项树的临时数量来分类讨论,可能是两个队列都没有,而且也没有进位,这样新队列也没有这种二项树;也有可能是只有 \(Q1\) 拥有这种二项树,或者是只有 \(Q2\) 有,或者只是进位,总之只有一棵,则新队列只要继承这棵二项树即可;可能是有两棵,这样新队列没有这种二项树,而向下一位进位一棵合并后的二项树;可能是有三棵,这样任选其中一棵放在新队列里即可,剩余的两棵合并后进位。

可以看出,一次合并操作的时间复杂度是 \(O(logN_1+logN_2)=O(logN)\) 的。

为了保证这一点,两棵二项树的合并必须是 \(O(1)\) 的。由于刚刚提到,二项树是用链表存储的。一棵二项树只能并到另一棵同秩的二项树上,而且合并后,它必然是新树根的最大的子树(因为树根原本的子树都是更小的。从而告诉我们,二项树的“左儿子右兄弟”中,最左侧的表头是最大的树。这样,合并时只要把作为子树的树放在表头即可,自然是 O(1) 的。二项树的合并、二项堆的合并的一种实现如下

merge
BinQueue Merge(BinQueue H1, BinQueue H2)
{
    BinTree T1, T2, Carry = NULL;
    int i, j;
    if (H1->CurrentSize + H2->CurrentSize > Capacity)
        ErrorMessage();
    H1->CurrentSize += H2->CurrentSize;
    for (i = 0, j = 1; j <= H1->CurrentSize; i++, j *= 2)
    {
        T1 = H1->TheTrees[i];T2 = H2->TheTrees[i]; /*current trees */
        switch (4 * !!Carry + 2 * !!T2 + !!T1)/* assign each digit to a tree*/
        {
        case 0: /* 000 */
        case 1: /* 001 */
            break;
        case 2: /* 010 */
            H1->TheTrees[i] = T2;
            H2->TheTrees[i] = NULL;
            break;
        case 4: /* 100 */
            H1->TheTrees[i] = Carry;
            Carry = NULL;
            break;
        case 3: /* 011 */
            Carry = CombineTrees(T1, T2);
            H1->TheTrees[i] = H2->TheTrees[i] = NULL;
            break;
        case 5: /* 101 */
            Carry = CombineTrees(T1, Carry);
            H1->TheTrees[i] = NULL;
            break;
        case 6: /* 110 */
            Carry = CombineTrees(T2, Carry);
            H2->TheTrees[i] = NULL;
            break;
        case 7: /* 111 */
            H1->TheTrees[i] = Carry;
            Carry = CombineTrees(T1, T2);
            H2->TheTrees[i] = NULL;
            break;
        } /* end switch */
    } /* end for-loop */
    return H1;
}

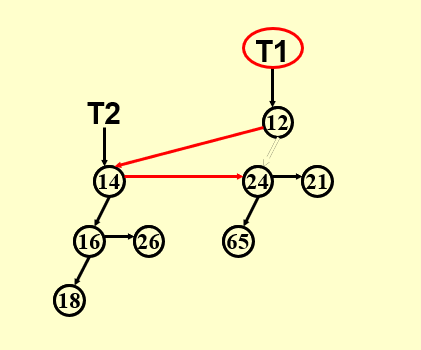

其中 CombineTrees() 函数的定义如下:

BinTree CombineTrees( BinTree T1, BinTree T2 ) {  /* merge equal-sized T1 and T2 */
    if ( T1->Element > T2->Element )
        /* attach the larger one to the smaller one */
        return CombineTrees( T2, T1 );
    /* insert T2 to the front of the children list of T1 */
    T2->NextSibling = T1->LeftChild;
    T1->LeftChild = T2;
    return T1;
}

Insert

插入(Insert:既然合并是 \(O(logN)\) 的,插入则以一次合并完成即可。后面会介绍到,插入的摊还时间复杂度可以达到 \(O(1)\)


Build

建立二项堆(Build:建立二项堆列其实可以看作是插入的摊还分析,因为从一个数组开始建立二项堆的方法就是 N 次插入或者 N 次合并。之后会分析到,这样操作的时间复杂度是 \(O(N)\)


FindMin

找到堆顶(Find Min:二项树是满足堆序的,但二项堆不记录整体的堆序,从而找到堆顶需要遍历二项树的堆顶,时间复杂度是 \(O(logN)\),当然我们也可以在对堆中增加指向最小节点的 Min 指针,并在插入中维护 Min 指针,从而让查询的时间复杂度降为 \(O(1)\)


DeleteMin

删除最小值(DeleteMin:删除最值只是删除一个结点,它的诸子树并不应该从结构里删除,从而这些子树应该并入二项堆。刚刚介绍到,某棵二项树树根的诸子树也是一个二项堆,从而这一操作也可以看作是合并。由于二项树 \(B_k\) \(k−1\) 棵子树,这样的合并也是 \(O(logN)\) 的,从而整体的操作也是 \(O(logN)\)

DeleteMin
ElementType DeleteMin(BinQueue H) {
    int i, j;
    int MinTree; /* MinTree is the index of the tree with the minimum item */

    BinQueue DeletedQUeue;
    Position DeletedTree, OldRoot;
    ElementType MinItem; /* the minimum item to be returned */

    if(IsEmpty(H)) {
        Error("Empty binomial queue");
        return -Infinity;
    }

    MinItem = Infinity;
    for (i = 0; i < MaxTrees; i++) { /* Step 1: find the minimum item */

        if (H->TheTrees[i] &&
            H->TheTrees[i]->Element < MinItem) {
                /* Update minimum */
                MinItem = H->TheTrees[i]->Element;
                MinTree = i;
            }/* end if */

    } /* end for-i-loop */


    DeletedTree = H->TheTrees[Mintree];
    H->TheTrees[MinTree] = NULL: /* Step 2: remove the MinTree from H => H’ */
    OldRoot = DEletedTree; /* Step 3.1: remove the root */
    DeletedTree = DeletedTree->LeftChild;
    free(OldRoot);

    DeletedQueue = Initialize(); /* Step 3.2: create H” */
    DeletedQueue->CurrentSize = (1 << MinTree) - 1 /* 2 ^ MinTree – 1 */

    for (j = MinTree - 1; j >= 0; j--) {
        DeletedQueue->TheTrees[j] = DeletedTree;
        DeletedTree = DeletedTree->NextSibling;
        DeletedQueue->TheTrees[j]->NextSibling = NULL:
    } /* end for-j-loop */

    H->CurrentSize -= DeletedQueue->CurrentSize + 1; /* DeletedQueue size + DeletedMin size(1) */

    Merge(H,DeletedQueue);
    return MinItem;
}

*DecreaseKey

对于 Binomial Queue 而言,如果给定了节点的位置,DecreaseKey 的时间复杂度是 \(O(logn)\)。但是我好像并没有找到相关的操作方法


摊还分析

这里我们解决前面提到的插入的摊还时间复杂度分析(或者说通过连续插入的方式建队的时间复杂度分析)

我们得出的结论如下:

A binomial queue of N elements can be built by N successive insertions in O(N) time.


Aggregate Proof

为了方便书写,我们用二进制的方式表示二项堆的建立过程 ( 假设这里只引入 \(B_0 \sim B_3\))

建立的过程如下:

0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 ->0111 ->

我们如果只考虑“进位”,对应了小树合并成大树的“指针连接”步骤,会发现建立大小为 N 的二项堆共 N 次插入中,导致第 0 位进位的概率是 1/2,第 1 位是 1/4,第 2 位是 1/8...... 以此类推

可以计算 \(\text{Total Link} = N \cdot (1/2 + 1/4 + 1/8 +...) = O(N)\)

此外我们也可以在这个过程中发现,开销较大的插入会消除一些树,而开销较小的插入会增加一些树。而这就有一些摊还分析中势能法的感觉了,所以接下来我们也可以通过势能法来证明


Potential Proof

我们考虑用 \(Q\) 中二项树的棵数做位势函数 \(\Phi\), 假设单次插入花费的时间 \(T=k\)\(k\) 也即进位的次数

显然任意时刻 \(\Phi\)>0,而二项堆未建立时 \(\Phi_0=0\),从而这个位势函数的确指示了时间复杂度的一个上界

而若 \(T=k\), \(\Delta\Phi = 1 - k\),进而任一次插入的均摊时间 \(T^* = T + \Delta\Phi = k + (1-k) = 1\)

所以我们就证明了单次插入在均摊意义上的时间复杂度是 \(O(1)\)

建堆执行 N 次插入(也就是 N 次合并,它的均摊时间复杂度自然是:

\[ T_1^*=T_1+(\Phi_1−\Phi_0) \]
\[ T_2^*=T_2+(\Phi_2−\Phi_1) \]

...
\[ T_N^*=T_N+(\Phi_N−\Phi_{N−1}) \]

加上前面得到的单次公式

\[ T^∗=T+\Delta\Phi=1 \]

得到:

\[ \Sigma{T^∗}=N \]

进而建堆的均摊复杂度就是 \(O(N)\)


Fibonacci Heap


概述

mergeable heap

@Introduction_to_Algorithms

A mergeable heap is any data structure that supports the following five operations,in which each element has a key:

MAKE-HEAP():creates and returns a new heap containing no elements.

INSERT(H,x):inserts element x, whose key has already been filled in, into heap H.

MINIMUM(H):returns a pointer to the element in heap H whose key is minimum.

EXTRACT-MIN(H):deletes the element from heap H whose key is minimum, returning a pointer to the element.

UNION(H1,H2):creates and returns a new heap that contains all the elements of heaps H1 and H2. Heaps H1 and H2 are “destroyed” by this operation.

In addition to the mergeable-heap operations above, Fibonacci heaps also support the following two operations:

DECREASE-KEY(H,x,k):assigns to element x within heap H the new key value k, which we assume to be no greater than its current key value.1

DELETE(H,x):deletes element x from heap H.

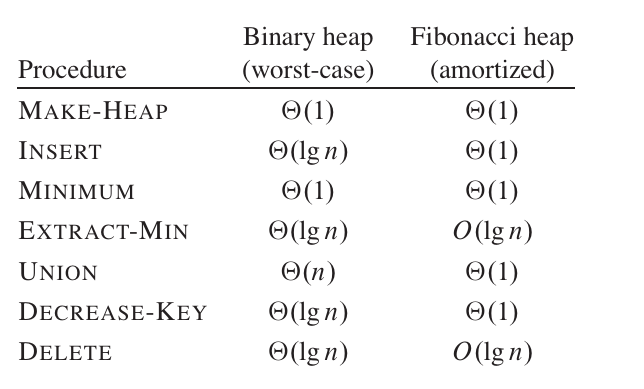

如上图可见,虽然 Fibonacci Heap 的实现很复杂,但是它在 Insert,Union,DecreaseKey 方面都有优势,当然这里对 Fibonacci heap 的时间复杂度分析都是摊还意义上的,并不是最坏情况的时间复杂度

我们已经知道,二叉堆和二项堆的 Decrease 操作都是 \(O(logN)\) 的,但某些时候我们会频繁地需要 Decrease,这就使我们期待一个更好的时间复杂度。斐波那契堆就是解决这个问题的一个经典办法。不过在介绍斐波那契堆之前,我们先来介绍两个操作,它们是斐波那契堆的灵感来源


左偏树的 Decrease

二叉堆和二项堆都可以用向上过滤来进行 Decrease,但左偏树不可以。因为左偏树只保证右路径的长度,它的左路径可以任意长,从而如果对一个左路径上的结点向上过滤,最坏的复杂度将是 O(N)。为了维持一个好的复杂度,左偏树用切除(Cut)来解决 Decrease 操作:

Decrease 操作应用于结点 \(X\) 时,如果它是树根则不需理会,否则将它从它的父亲 F 上切除,原树成为了两个树 \(T_X\) \(T_F\)。显然,\(T_X\) 是一个左偏树,但是 \(T_F\) 已经不是了,我们需要对它做一些调整。我们知道,如果一个树的左右子树都是左偏树但它本身不是左偏树,那么它只需要交换左右子树,就可以成为左偏树。从而对 \(T_F\),我们从 \(F\) 开始向上改造,只要祖先结点 \(A\) 不满足左偏树的性质,就交换它的左右子树。

这个向上改造显然不能一直改造到根,否则与向上过滤没有区别。实际上,我们只需要向上改造至多 \(logN\) 个结点即可。因为(即使经过了切除)\(T_F\) 的右路径总是不长于 \(logN\) , 并且不难知道向上改造不合格结点的过程中,一遇到合格的结点就表明改造完成;当我们向上改造了 \(logN\) 个结点,最近的结点的 dist 就必然大于右路径长度,即整棵树最大的 dist, 于是我们就只需要改造至多 \(logN\) 个结点。

这样改造完之后,将 \(T_X\) \(T_F\) Merge 即可。可见这一操作的复杂度是 \(O(logN)\)


二项堆的懒合并

二项堆的合并是 \(O(logN)\) 的。实际上我们可以将它改造成 \(O(1)\),只需要执行懒惰合并(Lazy Merge。具体方法就是:合并二项堆 \(Q_1\) \(Q_2\),只需要将它们的二项树列表连接在一起。这明显是 \(O(1)\) 的。

可见,这样做有两个后果: 1、新队列不再满足二项堆的性质,这是懒惰合并的必然代价,我们称用上了懒惰合并的二项堆为懒惰二项堆。 2、多次合并之后,FindMin和DeleteMin的复杂度将不再是\(O(logN)\)

对于第二个后果,我们没有直接的解决办法,但我们可以改造 FindMin DeleteMin 的操作,使得它们的摊还复杂度还是能保持普通二项堆的 \(O(logN)\)。改进方法如下:

遍历所有二项树,找到最小元素将其删除。随后我们需要将懒惰二项堆转变为标准的二项堆,即通过合并二项树,使得集合中不存在高度相同的两棵二项树(这里的时间复杂度证明比较复杂,主要是我有点看不懂,暂略)

所以,简单来说,懒惰合并的主要思想是只有当两个二项堆真正需要合并时 ( 即删除最小元素后 ) 才进行合并


有了前面两个操作为基础,我们就来介绍斐波那契堆。对于堆的经典操作,除了 FindMin ExtractMin \(O(logN)\) 的,其余的操作斐波那契堆都以 \(O(1)\) 完成。

定义

从设计的思维来讲,斐波那契堆就是“懒惰二项堆 + 左偏树切除”

Fibonachi Heap

1、它是一些满足堆序的树的森林;

2、森林里的树并不是二项树,但是它们的合并还遵循二项树的法则:将键值更大的树作为键值更小的树的子树,而且只有秩相同时,两棵树才能合并。我们不妨叫这种树为“斐波那契树”,后面会看到这种命名的意义;

3、斐波那契堆通过级联切除 (Cascading Cut) 和懒惰合并 (Lazy Merge) 维持均摊复杂度

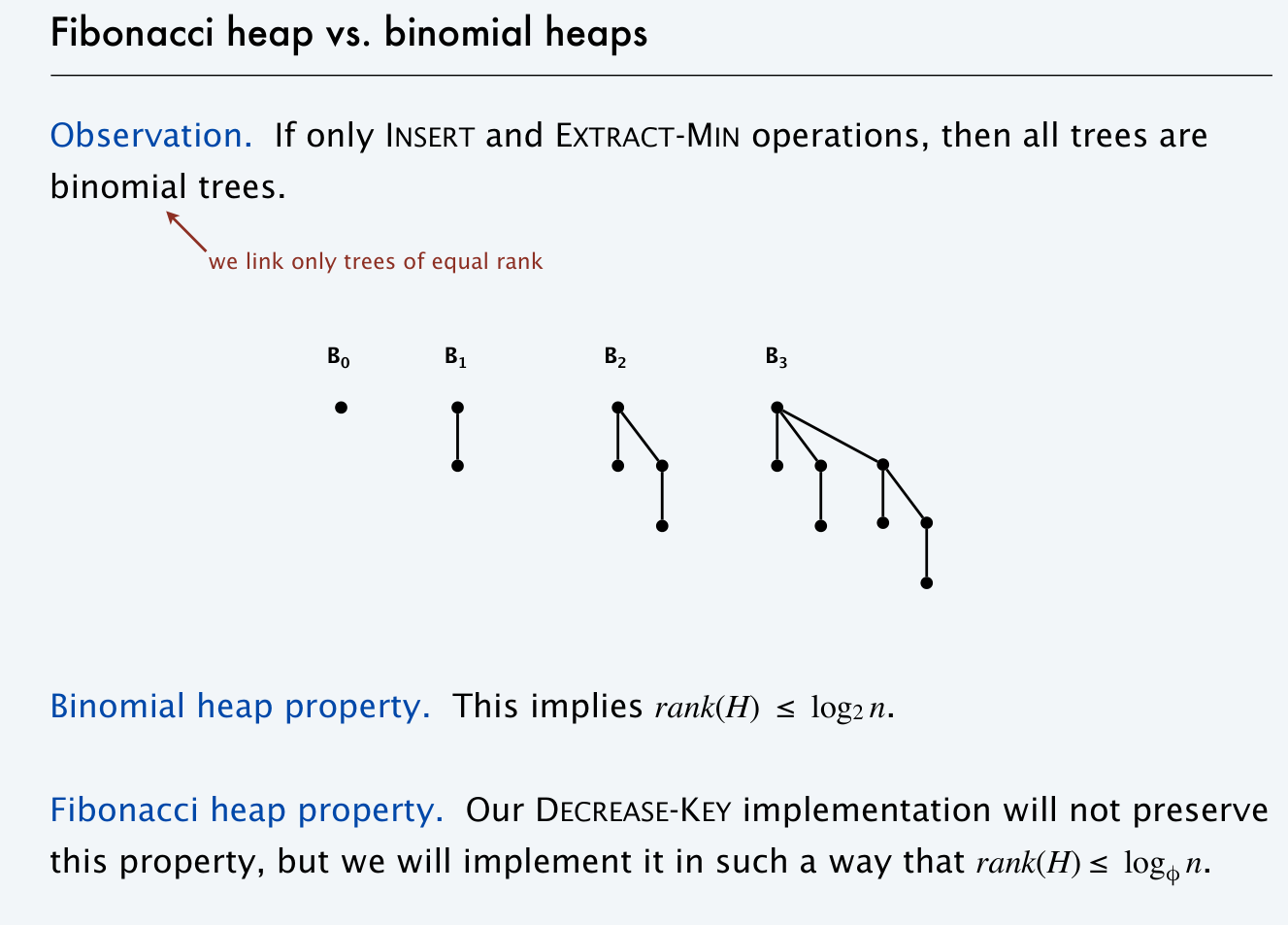

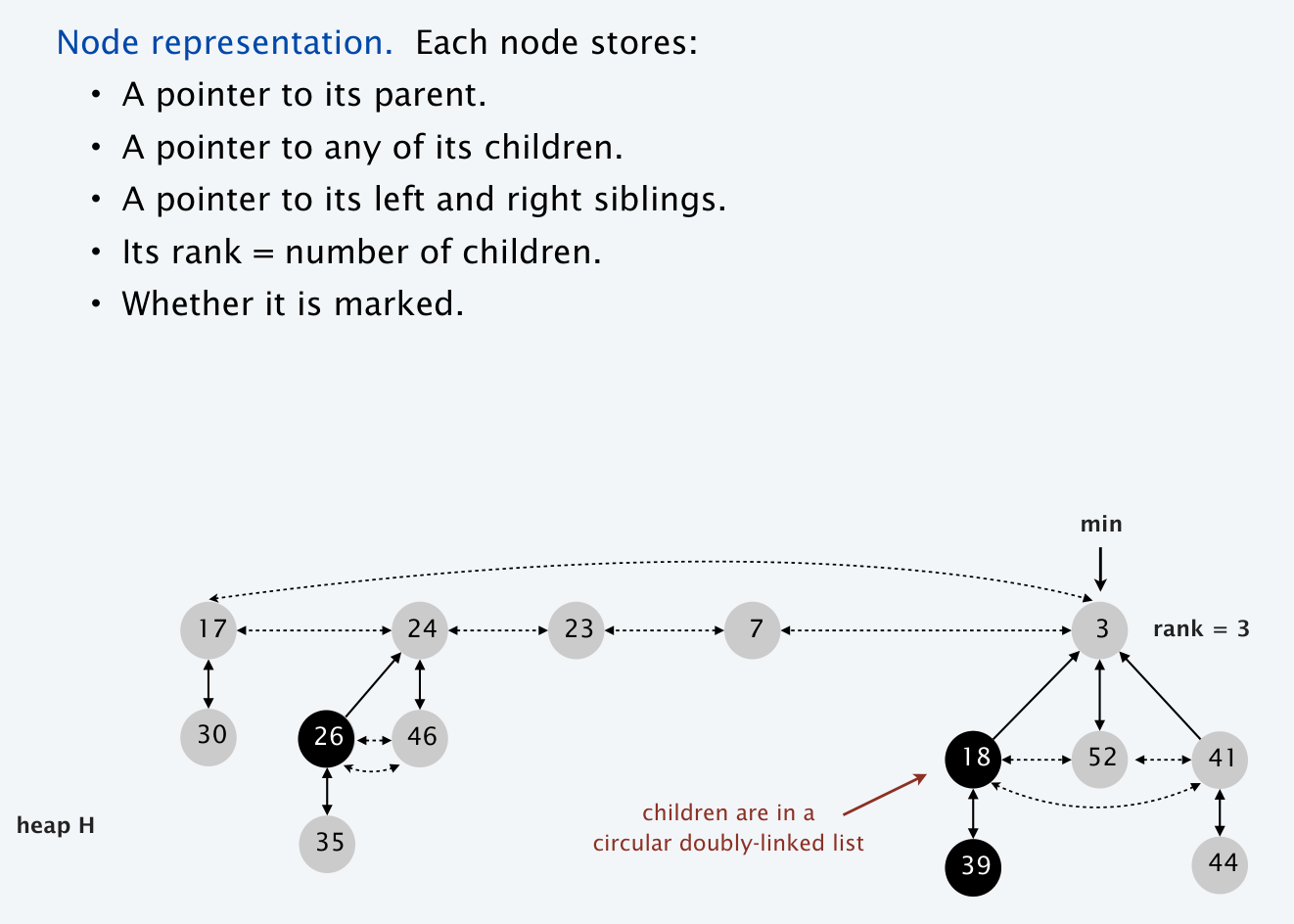

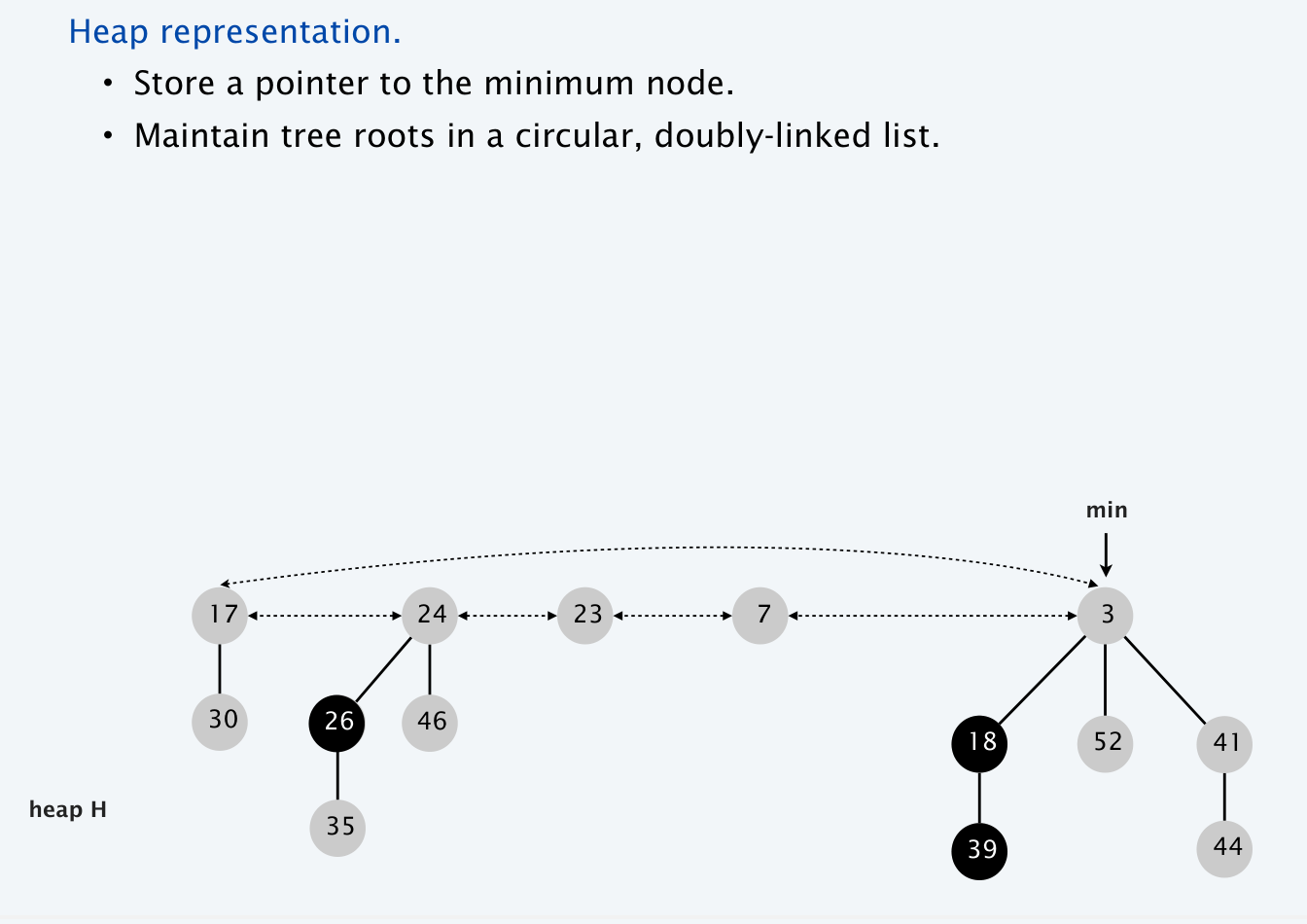

这里给出两幅图片方便理解斐波那契堆的结构


操作

Merge

斐波那契堆的合并也是懒惰合并,时间复杂度自然是 \(O(1)\)


Insert

直接看作是特殊的 Merge 即可


DecreaseKey

这一操作遵循级联切除。级联切除是这样应用的:

首先,如同左偏树一样,一个被 Decrease 的结点需要从它的父节点切除,然后直接进入斐波那契树森林中。

之后,对于它的父亲 F:如果此前 F 没有被切除子树过,那么就给 F 打上标记 #;如果 F 曾经被切除过子树(这时它一定有标记 # ,那么就把 F 也切除掉(此时 F 的父亲也要打上标记 #。F

直接进入森林,但是标记 # 需要去掉:森林里的任何根结点都不能标上标记 #(因为它们没法再被切除了

对于 F 的父亲,也同样地检查和操作,即若 F 被切除时父亲已经有标记 #,则也要切除父亲,直到不需要再切除或到根节点为止。

可以看到这和左偏树的向上改造有些类似,都是向上对祖先的检查。正因此,这一操作的时间复杂度没法直接保证,后面和 DeleteMin 一起,我们介绍它的摊还复杂度。


DeleteMin/FindMin

类似懒惰二项堆。同样,复杂度仍需要摊还分析。在进行摊还分析之前,我们先来介绍两个引理:

引理 1

一棵斐波那契树 \(X\) 的第 \(i\) 年轻的子树 \(C\) 的秩至少是 \(i−2\)。其中第 \(i\) 年轻表示它是第 \(i\) 个被并入的,秩即子树棵数

证明

由于斐波那契树的合并也需要遵循同秩的原则,因此当 \(C\) 并入 \(X\) 时,由于 \(X\) 已经有了至少 \(i−1\)、至多 \(i\) 棵子树,从而 C 的秩至少是 \(i−1\)。从此之后,C 只能被切除子树 1 次,否则它将会被从 \(X\) 切除,从而就不会是 \(X\) 的儿子了,因此 C 的秩至少是 \(i−2\)。定理得证。

引理 2

引理 1 是引理 2 的引理:一棵秩为 \(R\) 的斐波那契树 \(X\),它的大小至少是 \(F_{R+1}\),其中 \(Fi\) 指斐波那契数列第 \(i\) 项。

证明

我们设 SR 是秩为 R 的斐波那契树大小的最小值。显然,S0=1、S1=2。对于 SR,它一定有 R 棵子树,从而有第 1,2,...,R 年轻的子树。由于引理 1,它一定有秩(至少)为 0,1,...,R2 的子树,注意这里只枚举了第 2-R 项,所以它还有一棵大小至少为 1 的子树,算上树根,因此有

\[ S_R = 1+1+\Sigma_{i=0}^{R-2}S_i \Rightarrow S_R - S_{R-1} = S_{R-2} \]

并且它的首项为 \(S_0=1,S_1=2\),这个引理正是斐波那契堆的命名来源

下面我们就可以来开始分析 DecreaseKey DeleteMin 的摊还复杂度:

摊还分析

我们将位势函数定义为 \(\Phi = T + 2L\),其中 T 是树的棵数,L 是标记数。容易看到 \(\Phi_0 = 0\),并且任意时刻 \(\Phi\) 非负,因此位势函数可以应用。

DecreaseKey 分析

假设级联切除总共切除了 \(c\) 次。每一次都增加了一棵树;除了第一次和最后一次,每一次都消去一个标记;最后一次大概率会增加一个标记(除非遇到了根节点。那么位势变化的上界即

\[ \Delta\Phi = -2(c-2+1)+c = -c+2 \]

计算上切除时间 \(c\),从而摊还时间为 \(T^* = c+\Delta\Phi \leq c+-c+2 = 2 = O(1)\), 那么累加后显然摊还复杂度为 \(O(1)\)

DeleteMin 分析

这里挪用了算法导论的分析

我们假设 \(rank(H)\) 表示 \(H\) 中秩的最大值,\(trees(H)\) 表示 \(H\) 中树的棵树

那么实际的开销:\(c_i = O(rank(H)) + O(trees(H))\)

  • \(O(rank(H))\) 用于将 \(Min\) 树的孩子合并到 root list
  • \(O(rank(H)) + O(trees(H))\) 用于查找并且更新 \(Min\) 指针
  • \(O(rank(H)) + O(trees(H))\) 用于合并调整森林

势能的变化:\(\Delta\Phi \leq rank(H') + 1 - trees(H)\)

  • 没有节点被标记
  • \(trees(H') \leq rank(H') + 1 \Leftarrow \text{no two trees have same rank after consolidation}\)

摊还开销:\(O(logn)\)

  • \(\hat{c_i} = c_i + \Delta \Phi = O(rank(H)) + O(rank(H'))\)
  • The rank of a Fibonacci heap with n elements is \(O(logn) \Leftarrow \text{Fibonacci Lemma2}\)
