Chapter 1 | 成像与图像的基本属性

7666 个字 35 行代码 11 张图片 预计阅读时间 77 分钟

Preface

数字图像 (digital image) 的重要性

  • 多媒体随处可见,且数据量爆炸
  • 数字图像(或视频流)是表达信息的主流形式
    • 对人类来说,超 60% 的信息来自视觉,所以视觉是我们感知和理解环境的基础
    • 数字图像是计算机视觉和计算机图形学的基础
    • 应用:计算机动画、监控、医学成像、遥感图像、视觉效果和增强 ...
  • 不同的成像方式:可见光 (visible)X 射线 (X-ray)、超声波 (ultrasonic-wave)、红外线 (infrared) 等等

数字图像处理的内容

  • 图像获取 (image acquisition):自动孔径校准、色彩平衡、图像重构
  • 显示和打印 (display and print):自动尺寸调整、色彩纠正(CMYK vs. RGB)
  • 存储和传输 (storage and transmission)
    • 高效率存储:更少的时空成本
    • 便利的传输:无损、高效、安全
  • 增强和恢复 (enhancement and restoration)
    • 改善视觉效果:去模糊、超分辨率 ...
    • 识别和理解 (recognition and understanding)
      • 特征识别:OCR、物体检测、面部检测
      • 场景理解:图像检索、场景分类

Basic Principle of Imaging

通过使用透镜可以会聚更多的光线到一个成像点,只是只有在特殊的位置上才能达到这个目标,即大家以前就学习过的透镜聚焦。位于合适距离的物体点可以成清晰像,其他的点则会产生弥散圆。

通过改变镜头的形状可以改变聚焦时的物体点所需要的距离。

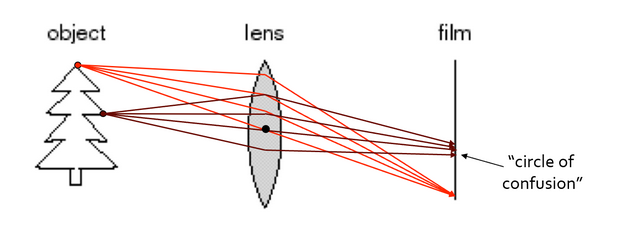

弥散圆(circle of confusion) :在焦点前后,光线开始聚集和扩散,点的影像变模糊,形成一个扩大的圆。如果弥散圆的直径小于人眼的鉴别能力,在一定范围内实际影像产生的模糊是不能辨认的。不能辨认的直径叫做容许弥散圆。焦点前后各有一个容许弥散圆。对于 6 寸照片,观察距离 25-30cm ,大概是底片对角线 1/1000-1/1500

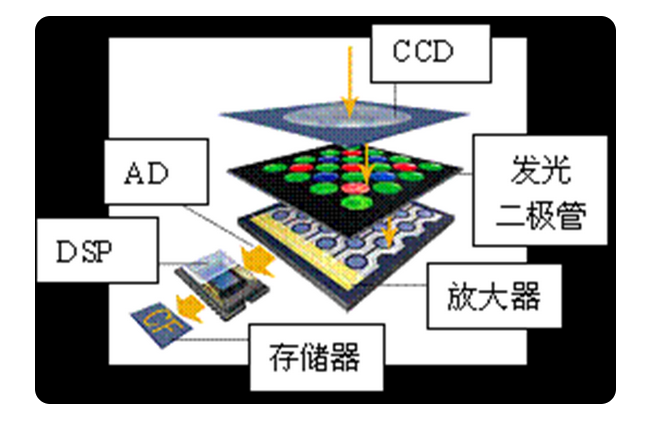

数码相机的成像过程

  1. 在拍摄照片时,场景中的光线经过镜头进入 CCD
  2. 在当 CCD 曝光后,光电二极管受到光线的激发而释放出电荷,生成感光元件的电信号。
  3. CCD 控制芯片利用感光元件中的控制信号点路对光电二极管产生的电流进行控制。CCD 会将一次成像产生的电信号收集起来,统一输出到放大器。
  4. 经过放大和滤波后的电信号被传送到 ADC,由 ADC 将连续的电信号(模拟信号)转换为离散的数字信号,数字信号的值与电信号强度和电压成正比,这些值对应着图像中的像素。
  5. 但是上述数据不能直接作为图像处理,它们需要进一步通过 DSP( 数字信号处理 ) 处理。在 DSP 中,将会对这些图像数据进行色彩校正、白平衡处理,并编码为数码相机所支持的图像格式、分辨率,然后才会被存储为图像文件。
  6. 当完成上述步骤后,图像文件就会被保存到存储器上 , 我们就可以欣赏了。


Digital Image Representation

每个灰度图像可以看做是一个二维数组或者矩阵

灰度图像(grayscale image) 一般每个像素(pixel)用一个字节(8bit)表示,此时最大能表示 [0,1,...,255] 256 个灰度级。

在有色图中每个像素用 24 位来表示,每八位分别为 R\G\B( 有可能计算机中实际存储时是 B\G\R 的形式 )

当前的大部分计算机采用 32 位来存储图像,多出来的八位是 \(\alpha\) 通道, 用来表示透明度.


Image Format

  • 目的;存储图像信息
  • 图像的特点:基于像素,矩阵区域,信息量大。
  • 操作系统不同,采用的软件不同,都会导致图像格式不一样。
  • 编码方法:无压缩,有损压缩,无损压缩
  • 常见格式:BMP,JPEG,TIFF,GIF,PNG,SVG...
More discussion on image format
  • TIFF 适合高质量存储和专业应用。
  • JPEG 适合照片和需要压缩的场合。
  • PNG 适合带透明度的图像和需要无损质量的图形。
  • GIF 适合简单动画和少量颜色的图像。
  • SVG 适合矢量图形、图标和可缩放的网页图像。
  • BMP 适合保真度要求高的场合,但不适合大规模存储或传输

BMP

BMP 文件是 Windows 系统中的标准图像文件格式之一 , 有时 .bmp 也以 .dib 文件的扩展名保存 .

大部分 BMP 文件是不压缩的形式 , 但它本身还是支持图像压缩的,如 rle 格式(行程长度编码,runlength encoding)压缩格式等

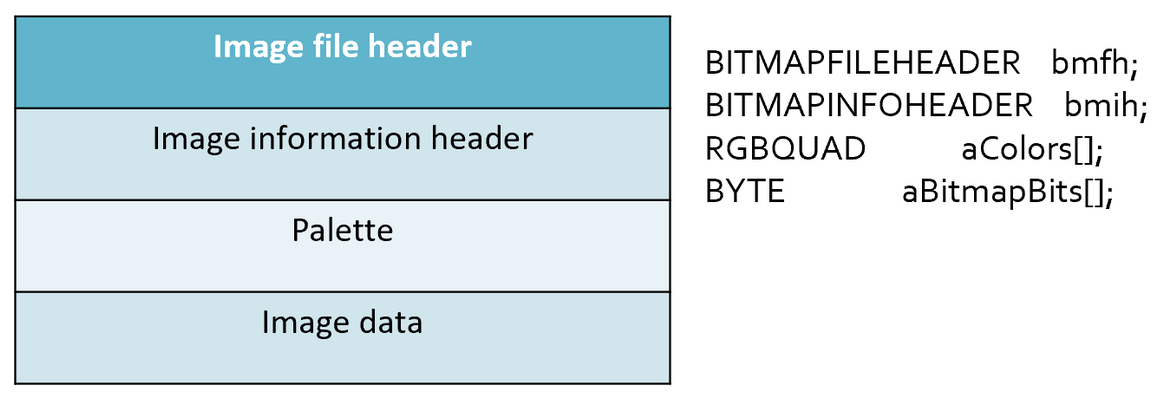

我们来看看 bmp 的格式是什么样子的:

可以看到,bmp 格式由图像文件头 (Image file header),图像信息头 (Image information header),调色板 (Palette),实际的图像数据 (Image data) 四部分组成


Image file header

第一部分是图像文件头 BITMAPFILEHEADER,这是一个结构,其定义如下:

typedef struct tagBITMAPFILEHEADER {
    WORD bfType;        // 2
    DWORD bfSize;       // 4
    WORD bfReserved1;   // 2
    WORD bfReserved2;   // 2
    DWORD bfOffBits;    // 4
} BITMAPFILEHEADER,*PBITMAPFILEHEADER;

这个结构的长度是固定的 , 14 个字节 ( WORD 为无符号 16 位整数 , DWORD 为无符号 32 位整数 ), 各个域的说明如下 :

  • bfType: 说明文件的类型。对 BMP 格式图像来说,该值必需是 0x4D42,也就是字符串 'BM'.(C 语言可用 fopen )
  • bfSize: 说明该位图文件的大小 ( 包括这 14 个字节 ),用字节为单位
  • bfReserved1: 保留,必须设置为 0
  • bfReserved2: 保留,必须设置为 0
  • bfOffBits: 说明从文件头 BITMAPFILEHEADER 开始到实际的图像数据 Image Data 之间的字节偏移量。这个参数是非常有用的,因为位图信息头和调色板的长度会根据不同情况而变化,所以你可以用这个偏移值迅速的从文件中读取到位数据 .

Image info header

第二部分为位图信息头BITMAPINFOHEADER , 也是一个结构 , 其定义如下 :

typedef struct tagBITMAPINFOHEADER{
    DWORD biSize;           // 4
    LONG biWidth;           // 4
    LONG biHeight;          // 4
    WORD biPlanes;          // 2
    WORD biBitCount;        // 2
    DWORD biCompression;    // 4
    DWORD biSizeImage;      // 4
    LONG biXPelsPerMeter;   // 4
    LONG biYPelsPerMeter;   // 4
    DWORD biClrUsed;        // 4
    DWORD biClrImportant;   // 4
} BITMAPINFOHEADER,*PBITMAPINFOHEADER;

这个结构的长度也是固定的 , 40 个字节 ( LONG 32 位整数 ), 各个域的说明如下 :

  • biSize

说明 BITMAPINFOHEADER( 图像信息头 ) 结构所需要的字节数,也就是 40

  • biWidth

说明图像的宽度,以像素为单位 .

  • biHeight

说明图像的高度,以像素为单位 . 注:这个值除了用于描述图像的高度之外,它还有另一个用处,就是指明该图像是倒向的位图,还是正向的位图。如果该值是一个正数,说明图像是倒向的 ( 头朝上脚朝下 ),如果该值是一个负数,则说明图像是正向的。大多数的 BMP 文件都是倒向的位图,也就是说,高度值是一个正数 .( 操作系统中会提前处理以保证我们看到的是正向的 )

  • biPlanes

为目标设备说明位面数,其值将总是被设为 1.

  • biBitCount

说明每个像素多少位 . 其值为 1( 黑白二色图 )4(16 色图 )8(256 )16( 伪彩色 )24( 真彩色 )、或 32( 不透明度 + 真彩色 ).

  • biCompression

说明图像数据压缩的类型,有效的值有BI_RGB ,BI_RLE8 ,BI_RLE4 , BI_BITFIELDS。我们只讨论没有压缩的类型:BI_RGB.

  • biSizeImage

说明实际的位图数据占用的字节数,以字节为单位 . 可由biSizeImage = biWidth' * biHeight计算得出(其中的biWidth'是大于等于biWidth的最小能被四整除的数 ,eg:241' -> 244) 当用 BI_RGB 格式时,biSizeImage可设置为 0.

  • biXPelsPerMeter/biYPelsPerMeter

水平 / 垂直方向分辨率 , 单位为 pixels/meter. 像素不是越多越好, 而是颗粒越小越好.(如果每一米的像素少,那么颗粒就很大)

  • biClrUsd

位图中实际用到的的颜色索引的数量 .( 如果该值为 0,说明要使用所有的调色板项,也就是说色彩数为 2 biBit Count次方 ).

  • biClrImportant

说明对图像显示有重要影响的颜色索引的数目,如果是 0,则认为所有的颜色都重要 . 当不得不抛弃颜色时 , 会先把不重要的颜色丢掉 .


调色板 | Palette

第三部分为调色板Palette , 当然 , 这里是对那些需要调色板的位图文件而言的。有些位图 , 如真彩色图 , 是不需要调色板的 , BITMAPINFOHEADER后直接是位图数据。

调色板的作用

有一个长宽各为 200 个像素,颜色数为 16 的彩色图,每一个像素都用 R,G,B 三个分量表示。因为每个分量有 256 个级别,要用 8 (bit),即一个字节 (byte) 来表示,所以每个像素需要用 3 个字节。整个图像要用 200×200×3,约 120K 字节,可不是一个小数目呀 ! 如果我们用下面的方法,就能节省很多。

因为是一个 16 色图,也就是说这幅图中最多只有 16 种颜色,因此可以用一个表,表中的每一行记录一种颜色的 R,G,B 值。这样当我们表示一个像素的颜色时,只需要指出该颜色是在第几行,即该颜色在表中的索引值。举个例子,如果表的第 0 行为 255,0,0( 红色 ),那么当某个像素为红色时,只需要标明 0 即可。

让我们再来计算一下 :16 种状态可以用 4 位表示,所以一个像素要用半个字节。整个图像要用 200×200×0.5,约 20K 字节,再加上表占用的字节为 3×16=48 字节,整个占用的字节数约为前面的 1/6,省很多吧 ?

这张 R,G,B 的表,就是我们常说的调色板,另一种叫法是颜色查找表 LUT(look up table),似乎更确切一些。Windows 位图中便用到了调色板技术。其实不光是 Windows 位图,许多图像文件格式如 pcx,tif,gif 等都用到了调色板。所以很好地掌握调色板的概念是十分必要的。

调色板对真彩色图

对真彩色图,如果用调色板,表示一个像素也要用 24 位。这是因为每种颜色的索引要用 24 ( 因为总共有 \(2^{24}\) 种颜色,即调色板有 \(2^{24}\) ),和直接用 R,G,B 三个分量表示的字节数一样,不但没有任何便宜,还要加上一个 \(2^{24}×4\) 个字节的大调色板。

调色板实际上是一个数组 , 共有biClrUsed个元素 ( BITMAPINFOHEADER中存储的biClrUsed )。数组中每个元素的类型是一个RGBQUAD结构 , 4 个字节 , 其定义如下 :

typedef struct tagRGBQUAD{
    BYTE rgbBlue;   // 1
    BYTE rgbGreen;  // 1
    BYTE rgbRed;    // 1
    BYTE rgbReserved;   // 1
} RGBQUAD;

可以看到,实际存储的顺序是 BGR。其中,一个字节表示蓝色,一个字节表示绿色,一个字节表示红色,一个字节是保留值,必须为 0.(BGR)


位图数据 | Bitmap data

第四部分就是实际的图像数据了。对于用到调色板的位图 , 图像数据就是该像素在调色板中的索引值。对于真彩色图 , 图像数据就是实际的 R, G, B 值。

  • 每一行的字节数必须是 4 的整倍数,如果不是,则需要补齐。 在前面介绍biSizeImage时已经提到了。
  • 一般来说,.bmp文件的数据是从下到上,从左到右的。也就是说,从文件中最先读到的是图像最下面一行的左边第一个像素,然后是左边第二个像素……接下来是倒数第二行左边第一个像素,左边第二个像素……依次类推 ,最后得到的是最上面一行的最右一个像素。

JPEG

  • 文件扩展名 :.JPEG ,.JFIF ,.JPG ,.JPE
  • 用于静态图像的压缩格式,是有损编码方法,允许用户在图像质量和图像大小之间做平衡。
  • 基于变换的编码 , 例如离散余弦变换 (DCT/Discrete Cosine Transformation)
    • JPEG2000 基于小波变换 (wavelet)
    • JPEG is NOT JPEG2000
  • 对高频信号和低频信号进行不同的操作。

频率

低频就是颜色缓慢变化,也就是灰度缓慢地变化,就代表着那是连续渐变的一块区域。

高频即频率变化快,相邻区域之间灰度相差很大。

对图像高频区域和低频区域区别对待。想想计算机体系结构中的哈弗曼编码,低频部分放在树的顶端,高频部分放在树的低端

  • 压缩策略:根据压缩比要求,从高频到低频逐步削减信息
  • 好处

    • 高频信息占用存储空间大,减少高频信息更容易获得高压缩比;
    • 低频信息保留了物体的结构和色彩分布等关键信息 , 这是图像的关键因素
    • 适合用于互联网传播的视觉媒体
  • 编码原则:DPCM 编码 , differential pulse-code modulation,是对模拟信号幅度抽样的差值进行量化编码的调制方式。这种方式是用已经过去的抽样值来预测当前的抽样值,对它们的差值进行编码。差值编码可以提高编码频率,这种技术已应用于模拟信号的数字通信之中。

不适合用于线条画、文字、图标等,其有损压缩会导致这类对象的瑕疵严重


JPEG 文件格式

JPEG 文件是由一系列的 segment 组成的,每个 segment 从一个标记(Marker)开始。

标记目的:用以区分和识别图像数据及其相关信息

标记规范:每个标记都是由 2 个字节组成,其前一个字节是固定值0xFF

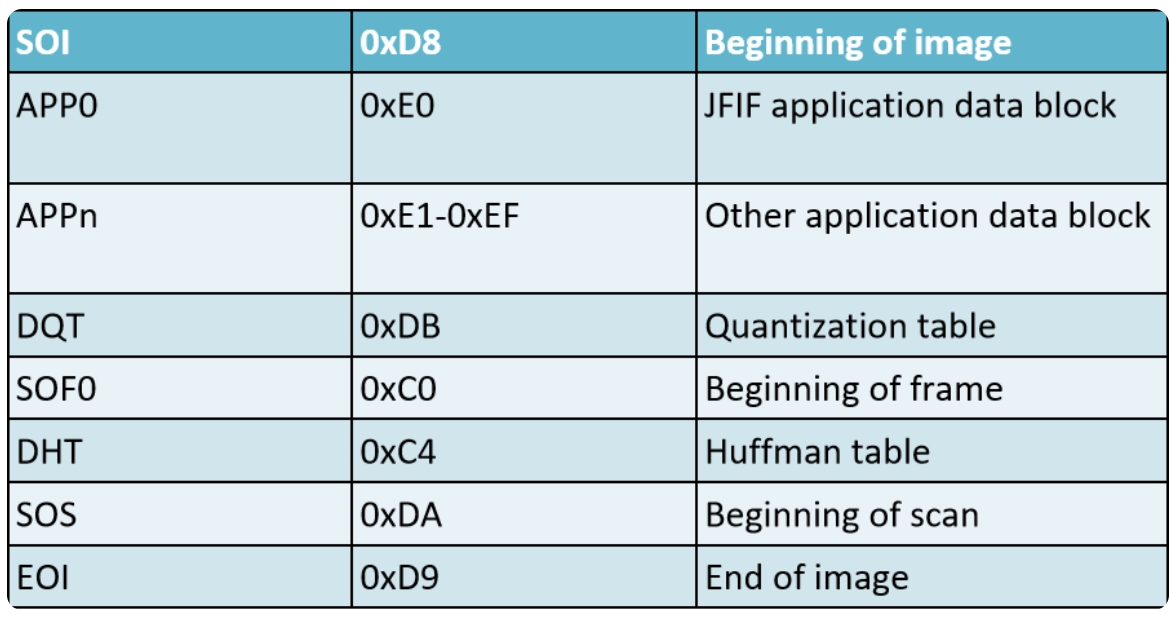

主要的标记有SOIAPP0APPnDQTSOF0DHTSOSEOI.

  • SOI

    SOI(Start of Image)标志图像开始,内容为固定值0xD8

  • APP0

    APP0Application 0, 应用程序保留标记 0,标记代码为固定值0XE0,用 2 字节表示;该标记码之后包含了 9 个具体的字段:

    (1)数据长度 (Length)2 个字节,用来表示(1)--(9)的 9 个字段的总长度,即不包含标记代码但包含本字段;

    (2)标示符 (Identifier)5 个字节,固定值0X4A6494600,表示了字符串“JFIF0”;

    (3)版本号 (Version)2 个字节,一般为0X0102,表示 JFIF 的版本号为 1.2;但也可能为其它数值,从而代表了其它版本号;

    (4)X,Y 方向的密度单位 (Density unit of X and Y)1 个字节,只有三个值可选,0:无单位;1:points/inch;2:points/cm;

    (5)X 方向像素密度 (X density)2 个字节

    (6)Y 方向像素密度 (Y density)2 个字节

    (7)缩略图水平像素数目:1 个字节,如果为 0 则表示没有缩略图;

    (8)缩略图垂直像素数目:1 个字节,同上

    (9)缩略图 RGB 位图:长度为 3n 个字节,n = 缩略图水平像素数目 * 缩略图垂直像素数目,这是一个 24bits/pixel RGB 位图

  • APPn

    APPnApplication n, 应用程序保留标记 n(n=1---15), 标记代码为 2 个字节,取值为 0XFFE1--0XFFFF;包含了两个字段:

    (1)数据长度,2 个字节,表示(1(2)两个字段的总长度;即,不包含标记代码,但包含本字段;

    (2)详细信息:长度为两个字节,包含图像的详细信息。例如,APP1 中包含了 EXIF 信息,这里的 EXIF Exchangeable Image File Format 的缩写,即可交换图像文件格式,包含了图像的拍摄参数信息,如光圈、快门速度、ISO 感光度、焦距等信息。

  • DQT

    量化表

    人眼对于一个相对较大范围的区域,辨别色彩细微差异能力比较强(低频,但对于高频区域,却表现一般。受此启发,人们可以对高频部分进行量化,也就是说,把频域上的每个分量,除以针对该分量的常数,然后四舍五入取整,这样一般会把高频分量变为 0。但这样操作就要求针对每一个分量设置一个常数值,所以就最终形成了量化表。

    图像里会有一个或多个量化表,用来表示量化矩阵,这些量化表的标记为DQT,即 Define Quantization Table,标记代码为固定值0XDB,包含了三个字段:

    ① 量化表长度 (quantization table length)

    ② 量化表数目 (quantization table number)

    ③ 量化表 (quantization table)

  • SOF0

    SOF0Start of Frame 0, 标记代码为固定值0xC0,包含了三个字段:

    ① 帧开始长度 (start of frame length)

    ② 精度 (precision),每个颜色分量每个像素的位数 (bits per pixel per color component)

    ③ 图像高度 (image height)

    ④ 图像宽度 (image width)

    ⑤ 颜色分量数 (number of color components)

    ⑥ 对每个颜色分量 (for each component) - ID - 垂直方向的样本因子(vertical sample factor) - 水平方向的样本因子(horizontal sample factor) - 量化表号(quantization table #)

  • DHT

    图像里会有一个或多个 DHTDefine Huffman Table, 标记代码为固定值0XC4,包含了两个字段:

    ① 霍夫曼表的长度 (Huffman table length)

    ② 类型、AC 或者 DC(Type, AC or DC)

    ③ 索引 (Index)

    ④ 位表 (bits table): 不同长度 Huffman 的码字数量

    ⑤ 值表 (value table): 每个符号码字对应的权值

  • SOS

    SOSStart of Scan, 标记代码为固定值0XDA,包含了三个字段:

    ① 扫描开始长度 (start of scan length)

    ② 颜色分量数 (number of color components)

    ③ 每个颜色分量

    ID 交流系数表号(AC table #) 直流系数表号(DC table #) ④ 压缩图像数据(compressed image data)

  • EOI

    EOIEnd of Image, 标记代码为固定值0XD9,表示图像结束。


TIFF

TIFF Tagged Image File Format 的缩写,是一个广为应用的光栅图像文件格式,它的来源有:扫描仪、CAD 系统、地理信息 。

TIFF 是一个非常稳定的文件格式,有很长的应用历史,有公共的软件库来读写 TIFF 格式的图像(支持各种操作系统)

  • 支持从高端到低端的设备
  • 可扩展性强,支持公共和私用的标记结构(每个公司有自己私有的部分)
  • 支持各种压缩格式
  • 有公共软件库支持
  • 二值图、灰度图、调色板、真彩色、其他扩展
struct TIFF_img {
     unsigned char **mono;
     unsigned char **cmap;
     unsigned char ***color;
     char          TIFF_type;
     char          compress_type;
     int           height;
     int           width;
};

GIF

Graphics Interchange Format

  • 采用复杂的 LZW 编码方式
  • 一个 GIF 文件可以存储多幅图像
  • 带有色彩表(全局、局部色彩表)
  • 支持图像定序显示或覆盖 ( 播放次序,如从后往前 )
  • 可以错行存放
  • 支持文本覆盖嵌入

Light and Color

  • 色彩

    色彩可以分为彩色(chromatic color)和消色(achromatic color)两大类。

    • 彩色是指红、黄、蓝等单色 (monochrome color) 以及它们的混合色。彩色物体对光谱各波长的反射具有选择性,所以它们在白光照射下呈现出不同的颜色。
    • 消色,又称非彩色,也就是我们通常所说的灰度,是指白色,黑色以及各种深浅不同的灰色。消色物体对光谱各波长的反射没有选择性,它们是中性色。
  • 色觉

    色觉是指不同波长的光线作用于视网膜而在大脑中引起的感觉。人眼可见光线的波长是 390nm~780nm,一般可辨出包括紫、蓝、青、绿、黄、橙、红 7 种主要颜色在内的 120180 种不同的颜色。

  • 视网膜

    视网膜是人眼中最重要的组成部分,就像相机里的感光底片,可以捕捉光线并产生图像。视网膜上有两种视觉细胞 - 杆状(Rod) 约1亿个, 对光的亮度比较敏感, 但不能区分色彩 - 锥形(Cone) 约600-700万个, 但可以区分色彩(前提: 光线比较充足,强光才能激发)

三原色是对色觉机制的一种典型解释:

  • 在视网膜上存在着三种分别对红、绿和蓝光线的波长特别敏感的视锥细胞或相应的感光色素 (photopigment)
  • 当不同波长的光线进入人眼时,与之相符或相近的视锥细胞发生不同程度的兴奋,于是在大脑产生相应的色觉。
  • 三种视锥细胞若受到同等程度的刺激,则产生消色

Color Vision Basic

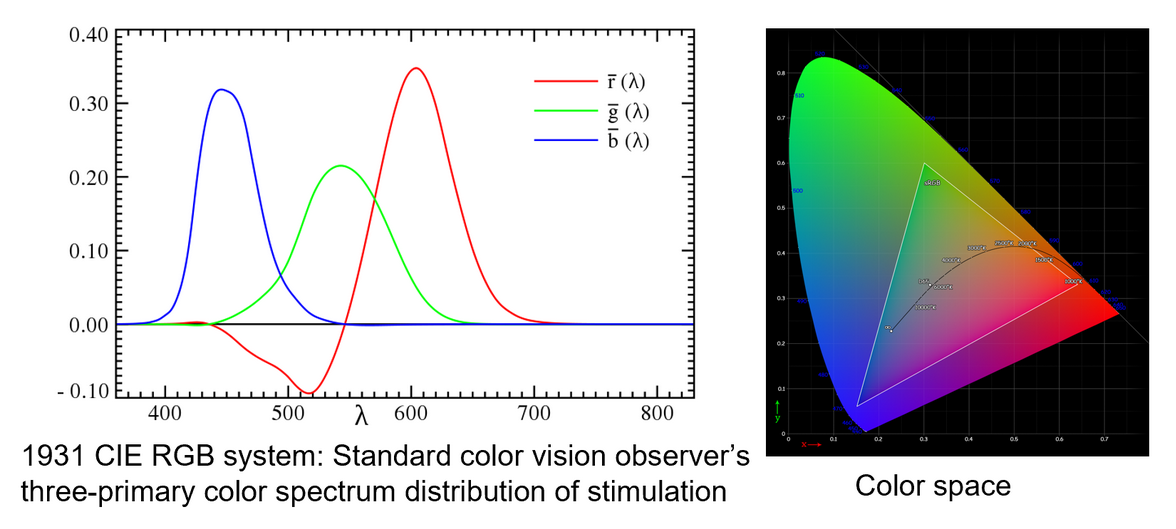

国际照明委员会,简称CIE,在 1931 年根据已有的实验结果,选择 700nm(R、541.6nm(G、435.8nm(B)作为三原色,计算出相应的光谱三刺激值 r、g 、b ,其三刺激值曲线如图所示:


Properties of Color Vision

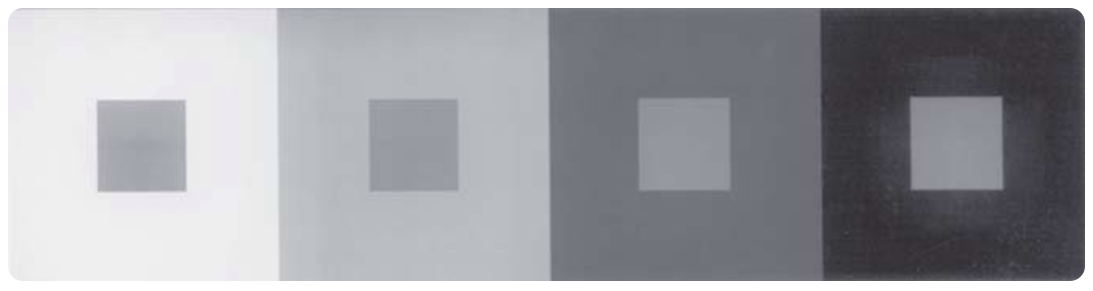

  • 绝对颜色视觉并不精确,人类会通过视觉环境识别颜色。

    eg

  • 感知能力 , 不同的人的感知能力也不同

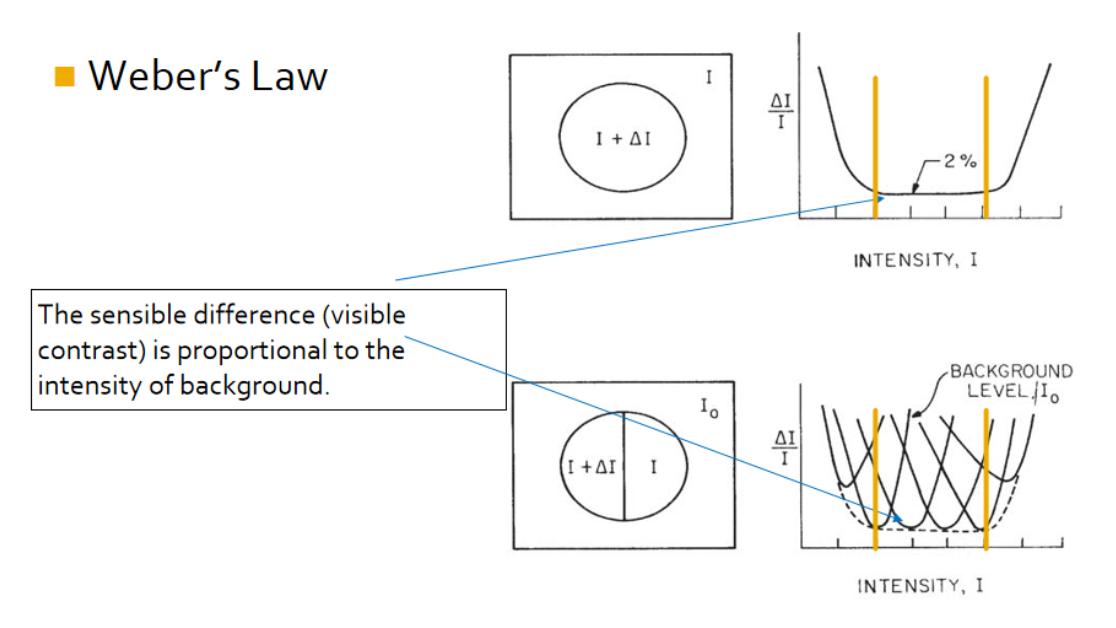

  • Weber's Law - 表明心理量与物理量的关系

感知到的对比度 , 和背景的灰度成正比 . 能被感知到的 \(\delta I\) \(I\) 成正比 ( 黄色线内符合这个定律 )I: 初始刺激强度,也就是背景的灰度,ΔI: 最小可感知的刺激强度变化,在这里也就是对比度

Example

例子 : 设想有一个中灰色背景(灰度值为 150,上面有一个较亮的物体(灰度值为 170。在这个背景下,我们可能很容易感受到物体的亮度差异,因为 \(ΔI\) 相对于背景灰度 \(I\) 来说是显著的。

如果我们将背景变得更亮(比如灰度值提高到 220,根据韦伯定律,为了保持相同的感知效果,我们需要把物体的灰度值也相应地提高更多(比如到 240,因为这个时候人眼对亮度差异的敏感度降低了。

总结 : 这种情况下,感知到的对比度与背景灰度成正比,因为人眼需要在高背景亮度下感受到更大的灰度差异才能保持同样的对比度感知。这就是韦伯定律的核心解释——感知差异的能力依赖于背景的强度或亮度。

  • 感知的优先程度和敏感度
    • 优先程度:同等条件下,人们往往会先注意到色调(Hue, H)的变化,然后是饱和度(Saturation, S,然后是亮度(Value, V
    • 敏感度:人眼对于亮度的变化最为敏感,分辨能力最强。恰好与人眼的高动态能力相匹配。

Color Space

颜色模型包括一系列颜色模型,这些颜色模型是由国际照明委员会提出的,是基于人的眼睛对 RGB 的反应,被用于精确表示对色彩的接收。

设备无关性:这些颜色模型被用来定义所谓的独立于设备的颜色。它能够在任何类型的设备上产生真实的颜色,例如:扫描仪、监视器和打印机。这些模型被广泛地使用,因为它们很容易被用于计算机,描述颜色的范围。

  • 设备有关的颜色模型 : RGB, CMY, HSV

  • 设备无关的颜色模型:( 主要是国际照明委员会定义的 CIE 族颜色模型 (Commission Internationale de l'Éclairage)) CIE XYZ, CIE L*a*b* CIE YUV


RGB Color Model

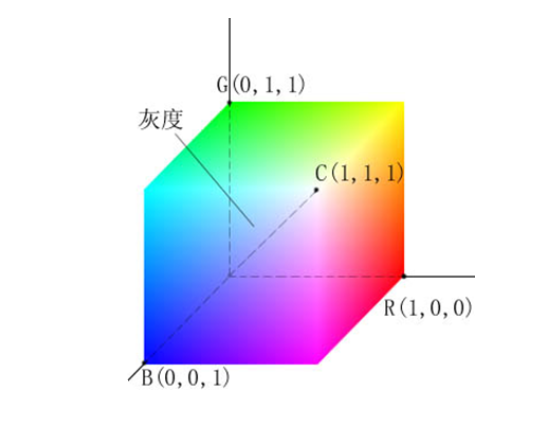

RBG 颜色模型是三维直角坐标颜色系统中的一个单位正方体

在正方体的主对角线上,各原色的量相等,产生由暗到亮的白色,即灰度(0,0,0)为黑(1,1,1)为白,正方体的其他 6 个角点分别为红、黄、绿、青、蓝和品红。

RGB 颜色模型构成的颜色空间是 CIE 原色空间的一个真子集。

RGB 颜色模型通常用于彩色阴极射线管和彩色光栅图形显示器(计算机和电视机采用


CMY Color Model

彩色印刷或者彩色打印的纸张不能发射光线,因而印刷机或打印机就只能使用一些能够吸收特定光波而反射其他光波的油墨或者颜色。

油墨或颜料的 3 种基色是以红、绿、蓝三色的补色青(Cyan、品红(Magenta、黄(Yellow)为基色。

CMY 模型产生的颜色称为相减色,是因为它减掉了为视觉系统识别颜色所需要的反射光

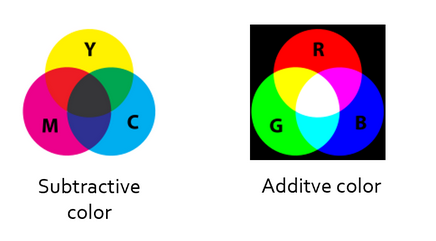

RGB vs CMY

CMY subtractive color, RGB additive color

CMY 空间与 RGB 空间互补,也就是用白色减去 RGB 空间中的某一颜色值就等于同样颜色在 CMY 空间中的值

RGB CMY
(0,0,0) (255,255,255)
R+G = Y C+M = B
G+B = C M+Y = R
R+B = M C+Y = G

总结:

  • CMY 模型是为印刷和颜料混合设计的,它基于减法混合,通过吸收和反射光来表现颜色。
  • RGB 模型是为显示设备设计的,基于加法混合,通过发光来表现颜色。
  • 它们的存在是为了满足不同显示和再现颜色的需求,并且可以通过特定的转换关系相互转换,以适应不同的使用场景

HSV Color Model

HIS/HSV 颜色空间是基于人类视觉系统定义的。采用色调(Hue、饱和度(Saturation)和亮度(Intensity,或者 Value)来表示

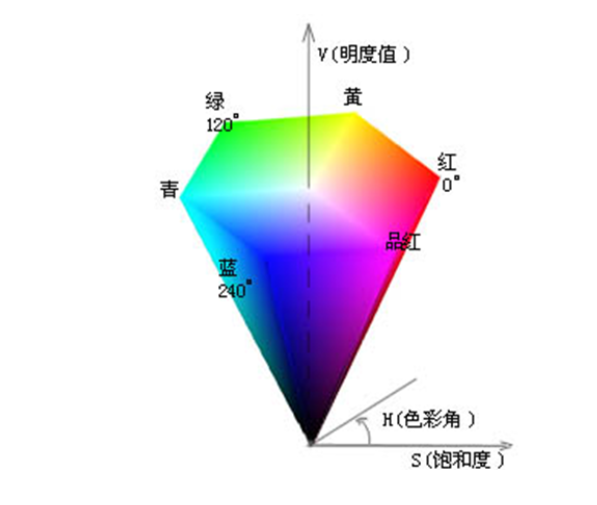

HIS 可以描绘为一个圆锥体

圆锥的顶面对应于 V=1,它包含 RGB 模型中的 R=1,G=1,B=1 三个面,故所代表的颜色较亮。

色调 H 由绕 V 轴的旋转角给定。红色对应于角度 ,绿色对应于角度 120°,蓝色对应于角度 240°

饱和度 : 是指色彩的鲜艳程度,沿径向方向越远越饱和。

在圆锥的顶点处,V=0,H S 无定义,代表黑色。

在圆锥体顶面中心,V=1,S=0,H 无定义,代表白色。

  • 符合人类视觉系统
  • 当采用 RGB(或者 CMY)颜色模型时,改变某一颜色的属性,比如改变色调就必须同时改变 R、G、B(或者 C、M、Y)三个坐标;而采用 HSV 颜色模型时只需改变 H 坐标。也就是说,HSV 颜色模型中的三个坐标是独立的。
  • HSV 颜色模型构成一个均匀的颜色空间,让颜色在 HSV 圆锥体积内线性分布。也就是说,颜色差异的感知与 HSV 圆锥体上的欧几里得距离成正比。

CIE XYZ

XYZ 颜色模型的概念基于三原色理论 , 它描述人眼有 RGB 三种感光细胞 , 所有其他颜色都是 RGB 的混合。

1931 CIE 假定了一位标准观察者,设置配色函数 \(\overline x(\lambda)\) \(\overline y(\lambda)\) \(\overline z(\lambda)\)

XYZ 三刺激值是利用这些标准观察者配色函数计算得来的。

在此基础上,CIE 1931 年规定了 Yxy 颜色空间,其中 Y 为亮度,x,y 是从三刺激值 XYZ 计算得来的色坐标。它描述了人眼可以感知的颜色范围。


CIE L*a*b*

L*a*b*(also referred to as LAB) 颜色空间是在 1976 年制定的,它是 CIE XYZ 颜色模型的改进型,以便克服原来的 Yxy 颜色空间存在的在 xy 色度图上相等的距离并不相当于我们所觉察到的相等色差的问题。

它的“L”(明亮度“a”(绿色到红色)和“b”( 蓝色到黄色 ) 代表许多的值。与 XYZ 比较,CIE L*a*b* 颜色更适合于人眼的感觉。

利用 CIE L*a*b*,颜色的亮度(L、灰阶和饱和度(a,b)可以单独修正,这样,图像的整个颜色都可以在不改变图像或其亮度的情况下,发生改变。


CIE YUV

在现代彩色电视系统中,通常采用三管彩色摄像机或彩色 CCD(电荷耦合器件)摄像机,它把摄得的彩色图像信号,经分色,分别放大校正得到 RGB,再经过矩阵变换电路得到亮度信号 Y 和两个色差信号 R-Y、B-Y,最后发送端将亮度和色差三个信号分别进行编码,用同一信道发送出去。这就是我们常用的 YUV 颜色空间。

采用 YUV 颜色空间的重要性是它的亮度信号 Y 和色度信号 UV 是分离的。如果只有 Y 信号分量而没有 UV 分量,那么这样表示的图就是黑白灰度图。彩色电视采用 YUV 空间正是为了用亮度信号 Y 解决彩色电视机与黑白电视机的兼容问题,使黑白电视机也能接收彩色信号。

根据美国国家电视制式委员会,NTSC 制式的标准,当白光的亮度用 Y 来表示时,它和红、绿、蓝三色光的关系可用如下式的方程描述:

\[ \begin{bmatrix} Y \\ U \\ V \end{bmatrix} = \begin{bmatrix} 0.299 & 0.587 & 0.114 \\ -0.14713 & -0.28886 & 0.436 \\ 0.615 & -0.51499 & -0.10001 \end{bmatrix} \begin{bmatrix} R \\ G \\ B \end{bmatrix} \]

Image Processing Data Structure

  • 矩阵 (Matrix)
  • 链式 (Chain)
  • 拓扑数据结构 (Topological Data Structure)
  • 有理数据结构 / 合理数据结构 (Rational Data Structure)

Matrix 到有理数据结构是一个由底层到高层的关系,由没有语义到有语义。

本课程不讨论后两种数据结构。


矩阵

  • 矩阵是图像最常见的底层表示的数据结构。
  • 矩阵的元素 : 灰度级 , 亮度或其他属性。
  • 通过像素位置的坐标进行访问。
  • 二值图像 : 由只包含 0 1 的矩阵来表示。
  • 多光谱图像 (Matrices of different resolution) 由多个矩阵表示 : 每个矩阵包含对应于一个光谱带的图像。

链式

链码 (Chain Code): 链码用于描述对象边界。

链码可以用静态数据结构 ( 例如一维数组 ) 来表示 ; 其大小为预期的最长链码长度。

链码的一个例子是游程编码 (run-length encoding/RLE)

在二值图像中 , 游程编码只记录属于图像对象的区域 ; 然后该区域表示为一个列表的列表。图像的每一行都由一个子列表描述 , 其第一个元素是行号。后续项是坐标对 ; 每对的第一个元素是游程的开始 , 第二个是结束。一行中可以有多个这样的序列。

eg

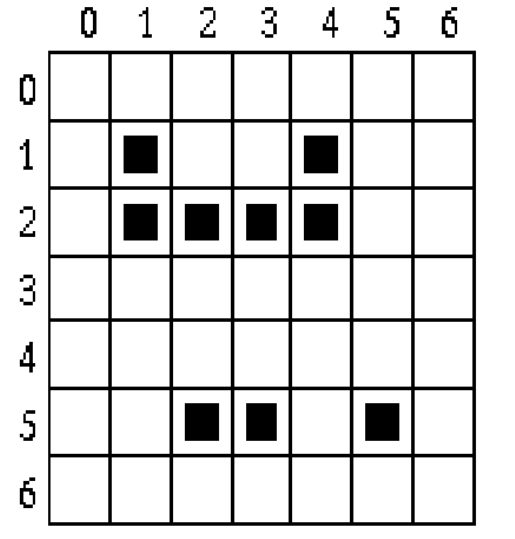

例如下图第三个括号里的内容,表示第五行的第二个像素到第三个像素,以及第五个像素到第五个像素是黑色的。
