Chapter 4 | 图像几何变换

图像几何变换又称为图像空间变换，它将一副图像中的坐标位置映射到另一幅图像中的新坐标位置。我们学习几何变换就是确定这种空间映射关系，以及映射过程中的变化参数。图像的几何变换改变了像素的空间位置，建立一种原图像像素与变换后图像像素之间的映射关系。我们将一幅图像中的坐标位置映射到另一幅图像中的新坐标位置，关键就是要确定这种空间映射关系，以及映射过程中的变换参数。

几何变换不改变图像的像素值，只是在图像平面上进行像素的重新安排。一个几何变换需要两部分运算：首先是空问变换所需的运算，如平移、旋转和镜像等，需要用它来表示输出图像与输入图像之间的〈像素〉映射关系：此外，还需要使用插值算法，因为按照这种变换关系进行计算，输出图像的像素可能被映射到输入图像的非整数坐标上。

Example

\(f(x,y)\) 表示输入图像， \(g(x,y)\) 表示输出图像。函数 \(a(x,y)\) 和 \(b(x,y)\) 唯一地描述了空间变换：

对上式，简单做个补充解释：输出图像 \(g(x',y')\) 中的某个像素点 \((x',y')\)，其值 \(g(x',y')\) 与原图像 \(f(x,y)\) 相同，且 \(x',y'\) 是由坐标 \(x,y\) 经过函数 \(a,b\) 变换而来。

几何变换根据难易程度通常可以归结为两类：

• 简单变换——变换过程（各个像素变换前后的位置）以及变换参数可知时的变换，如图像的平移、镜像、转置、旋转、缩放、错切变换等。
• 一般变换——变换过程不是一目了然，变换参数难以测量时的变换。通常情况下，对图像畸变进行校正时，需要用到较为复杂的变换公式。

简单变换 | Simple geometric transform

Translation

将图像沿水平和竖直方向移动，从而产生新图像的过程。

注 : 本来使用二维矩阵就可以了的，但是为了适应像素、拓展适应性，这里使用三维的向量

平移后的景物与原图像相同，但“画布”一定是扩大了，否则就会丢失信息。

Rotation

绕原点旋转 \(\theta\) 角，得到新图像的过程

Example

需要注意的是，在进行变换的过程中会产生浮点数坐标，但是数字图像是以离散型整数存储数据的。

也就是说，旋转后，新图像中将有许多“孔”。对此，我们将进行“插值”来填充。插值的内容详见插值 | Interpolation。

Scale

图像的缩放指的是将图像的尺寸变小或变大的过程，也就是减少或增加原图像数据的像素个数。简单来说，就是通过增加或删除像素点来改变图像的尺寸。也就是说，将图像与系数相乘以生成新图像。

Example

Example 1Example 2

可以表示为：

或者用矩阵表示为

Shear

剪切变换是仿射变换的一种原始变换。它指的是类似利用平行四边形不稳定的性质，把原图想象成一个平行四边形边框，对边框进行压缩拉长从而改变形状

Example

假设剪切变换的参数为 \(d_x\) 或者 \(d_y\)，那么可以用数学公式表现为

• Shear on x-axis: \(\left\{ \begin{matrix} a(x,y)=x+d_xy\\ b(x,y)=y \end{matrix} \right.\)
• Shear on y-axis: \(\left\{ \begin{matrix} a(x,y)=x\\ b(x,y)=y+d_yx \end{matrix} \right.\)

剪切变换可以仅是 x 坐标或仅是 y 坐标坐标受剪切，也可以是两个坐标同时受剪切，其变换矩阵分别为：

当然若两个坐标同时受剪切，图像面积就发生变化，上面的平行四边形拉伸压缩的类比就不太恰当了

Mirror

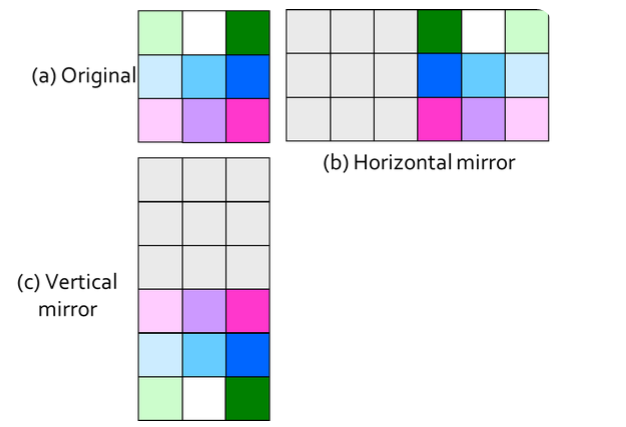

图像的镜像变换分为两种：水平镜像和垂直镜像。

Example

绕 \(x\) 轴翻转，从而产生与原图像对称的新图像的过程 : \(\left\{ \begin{matrix} x^{'}=x \\ y^{'}=-y \end{matrix} \right.\)

绕 \(y\) 轴翻转，从而产生与原图像对称的新图像的过程 : \(\left\{ \begin{matrix} x^{'}=-x \\ y^{'}=y \end{matrix} \right.\)

当 \(s_x = 1\)，且 \(s_y = -1\) 时实现绕 x 轴的镜像变换

当 \(s_x = -1\)，且 \(s_y = 1\) 时实现绕 y 轴的镜像变换

组合变换 | Combination

图像的组合变换是各项简单几何变换的混合操作。

变换矩阵是由构成组合变换的各种简单变换的变换矩阵按从左至右的顺序逐次相乘以后得到的结果。变换矩阵相乘时的顺序是不可以任意改变的

插值 | Interpolation

数学的数值分析领域中，内插或称插值 (Interpolation) 是一种通过已知的、离散的数据点，在范围内推求新数据点的过程或方法。

插值是几何变换最常用的工具，利用已知像素值，采用不同的插值方法，可以模拟出未知像素的像素值。

最近邻插值 | Nearest neighbor

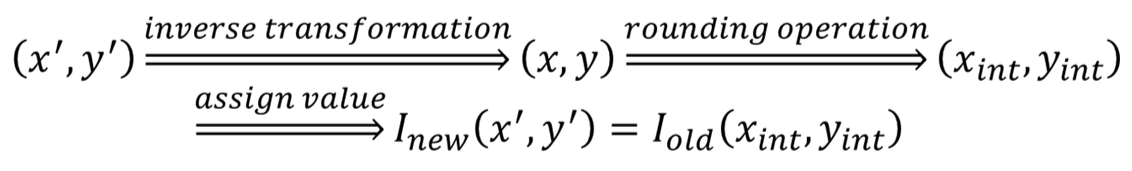

最近邻插值：输出像素的灰度值等于离它所反向映射到的位置最近的输入像素的灰度值。

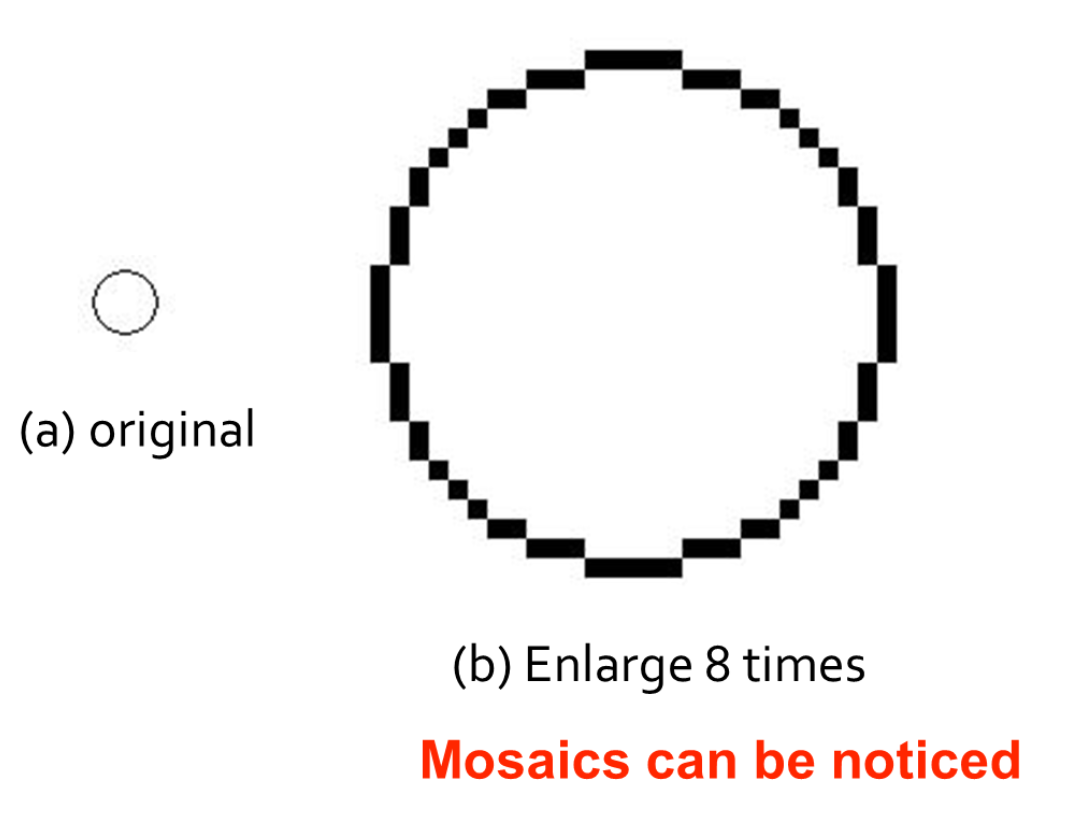

最近邻插值法有局限性。当图像中包含明显的几何结构时，结果不能保持一致性和平滑性。

线性插值 | Linear interpolation

对于一维的线性插值，假设在 \(x_1\) 和 \(x_2\) 处的灰度值分别为 \(g_1\) 和 \(g_2\) ，那么 \(x_3\) 处的灰度值 \(g_3\) 为：

但我们图像是二维的（行列），因此需要二维插值。

在二维情况下，称之为 “双线性插值”。

1. 定义双线性方程 \(g(x,y)=ax+by+cxy+d\)
2. 分别将 A、B、C、D 四点的位置和灰度代入方程，得到方程组。
3. 解方程组，解出 \(a\)、\(b\)、\(c\)、\(d\) 四个系数。
4. 将 P 点的位置代入方程，得到 P 点的灰度。

在实现时，我们可以同样可以用 1 维的线性插值来实现双线性插值。只要先进行每行的插值，再进行每列的插值，我们就可以对整个图像进行插值运算。这样子也可以并行计算 .

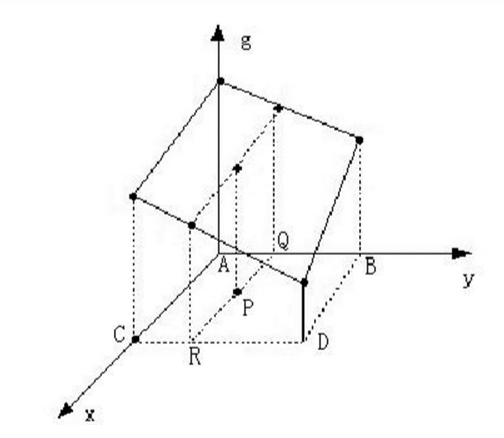

例如，对上图中。我们可以通过多次 1 维的线性插值来进行双线性插值：首先将 A、 B 连线进行插值计算求出 Q 点灰度值，再将 C、 D 两点连线进行插值计算求出 R 点灰度值，最后将 Q、 R 连线进行插值计算求出 P 点灰度值。

径向基函数插值 | RBF interpolation

\(G(x)=\sum\limits_{i=1}^n w_iG(c_i)\) where \(w_i=\dfrac{\phi(||x-c_i||)}{\sum\limits_{i=1}^n\phi(||x-c_i||)}\)

其中 \(x\) 可以是一个标量，也可以是一个向量，也就是说既可以是一维插值，也可以是二维、多维插值，取决于 \(x\) 的维度。

常用的核函数：

• Gaussian: \(\phi(r)=exp\{-\dfrac{e^2}{2\sigma^2}\}\)
• Multiquadrics: \(\phi(r)=\sqrt{1+\dfrac{r^2}{\sigma^2}}\)
• Linear: \(\phi(r)=r\)
• Cubic: \(\phi(r)=r^3\)
• Thinplate: \(\phi(r)=r^2\ln(r+1)\)

Warp and Morph

Warp: 只改变像素的位置

Morph: 不仅改变位置，还要改变颜色

Image Morph

这里讨论的 Morph 变形不同于一般的几何变换 (Warp)

Morph 变形指景物的形体变化，它是使一幅图像逐步变化到另一幅图像的处理方法。这是一种较复杂的二维图像处理，需要对各像素点的颜色、位置作变换。

变形的起始图像和结束图像分别为两幅关键帧（起始帧和结束帧），从起始形状变化到结束形状的关键在于自动地生成中间形状，也即自动生成中间帧。

大小相同的两幅图的转换作静态变换。从一幅图 \(I_{begin}\) 逐渐变化成第二幅图 \(I_{end}\)

• 原理：让图 \(I_{begin}\) 中每个像素的颜色，逐渐变成图 \(I_{end}\) 相同位置像素的颜色。

• 方法：根据变换的快慢，设置相应的步长，将图 \(I_{begin}\) 每一点的 RGB 逐渐变成图 \(I_{end}\) 相同位置像素的 RGB。可以选择等比或等差的方式，或其它方式。例如：

  • \(r_{i,j}=r_{begin}+i*\dfrac{r_{end}-r_{begin}}{n}\)
  • \(g_{i,j}=g_{begin}+i*\dfrac{g_{end}-g_{begin}}{n}\)
  • \(b_{i,j}=b_{begin}+i*\dfrac{b_{end}-b_{begin}}{n}\)

• 对于彩色图像，RGB 三色同时从原图变到目标图像。可以分别变化，也可考虑 RGB 的相对比例关系同时变化。

• 对于灰度图像，可以直接用等比或等差级数定义步长，使颜色从原图变到目标图。

模型转换的 Morph | Morph based on segment

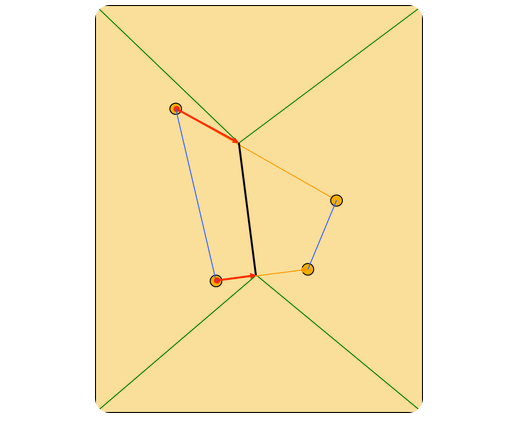

以点为中心控制像素的移动。利用 RBF 的思路，移动线段。距离控制点越近，移动幅度越相似。

在起始和结束画面上确定和勾画出各部分（主要轮廓）的结构对应关系，也即从起始画面上的一个点变到结束画面上的另一个对应点的位置，这是变形运算所需要的参数。根据需要，对应点的位置可以任意移动。调整起始帧的对应点位置，可以模拟摄像中的镜头渐变效果。

在各点像素坐标变化的同时，每个像素的颜色 RGB 也一起从原图像改变为目标图像。

这时可以采用不同的插值策略计算像素中间值（空间，颜色）

视点变换的 Morph | Morph based on grid

视点变换就是求在视点移动后原始图像变换生成的新视图。

• 在用相机拍摄物体时，保持物体的位置不动，而将相机移离物体，这就相当于视点变换；
• 如果我们保持相机固定位置，将物体移离相机，这就相当于模型转换。

视点变形要求对物体有三维坐标知识。

Application | Expressive Expression Mapping with Ratio Images

Expressive Expression Mapping with Ratio Images 是一种在计算机视觉和计算机图形学中用于表情迁移的技术。它通过分析和利用图像的亮度比例信息，将源图像中的表情自然地转移到目标图像上。这种方法通常应用于人脸表情编辑、动画制作、以及虚拟角色的表情驱动等领域。 核心思想

这项技术的核心是利用比值图像（Ratio Image）的特性进行表情的表达与重建。比值图像描述了源图像与基准图像之间的像素亮度比值变化，并通过这种比例信息完成表情的迁移

为此，我们需要引入光照模型 (Lambertian model).

光照模型 | Lambertian model

假设空间中 m 为点光源，曲面亮度如下：

其中 \(l_i\) 第 i 个光源照过来的角度，\(n\) 表示当前这个曲面的法向量，所以 \(n\cdot l_i\) 相当于余弦关系 ; \(I_i\) 表示第 i 个光源的亮度；\(S_i\) 表示曲面能不能被第 i 个点光源照到 ; \(\rho\) 表示曲面的材质

Expression ratio image(ERI): 由于对同一个对象变换前后的材质是一样的，所以 \(\rho\) 一样，可以得到：

ERI 是因为曲面变形所导致的亮度的变化；不依赖于材质的。

假设在对应的点都有相同的法向量，材质不同，相同的形变

于是刚刚的问题转变为：（假设人脸有近似相同的法向量）

由刚刚的推导可得

Algorithm:

• Step 1: Mark feature points
• Step 2: 对每一个特征点 \(v_b\) in \(B\), warp it: \(v_{b'}=v_b+v_{a'}-v_a\), 令 \(B_g\) 是 \(B\) 变形后的图像
• Step 3: 用 \(B_g\) 对齐 \(A\) ，\(A'\)，直到每个像素都能找到另外两种图像上的对应点
• Step 4: 计算 ratio image \(\Re=\dfrac{A'}{A}\)
• Step 5: \(B' = \Re \cdot B_g\)
