Fourier Transform

Expansion of a Function

英国数学家泰勒在 17 世纪找到了用幂函数的无限线性组合表示一般的解析函数的方法。

\[ f(x)=f(a)+f'(a)(x-a)+\dfrac{f''(a)}{2!}(x-a)^2+\dfrac{f'''(a)}{3!}(x-a)^3+\ldots+\dfrac{f^{(n)}(a)}{n!}(x-a)^n+\ldots \]

Fourier Series

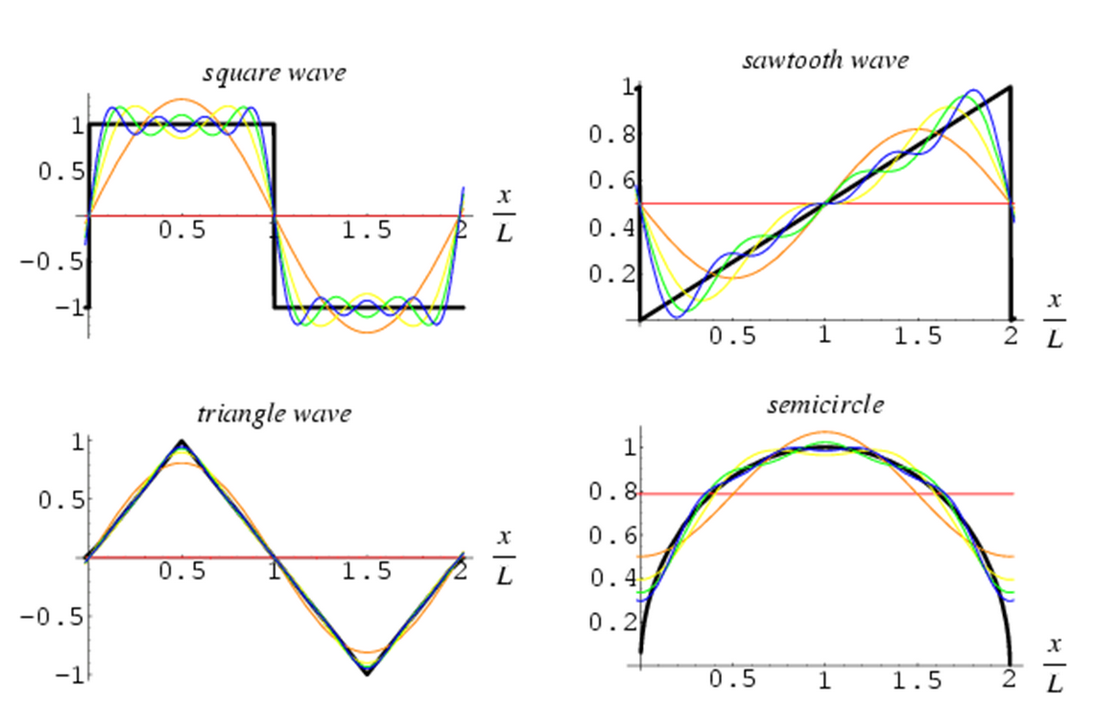

18 世纪中叶，法国数学家傅里叶在研究热传导问题时，找到了三角函数的无限线性组合表示有限区间上的一般函数的方法，即把函数展开成三角级数。

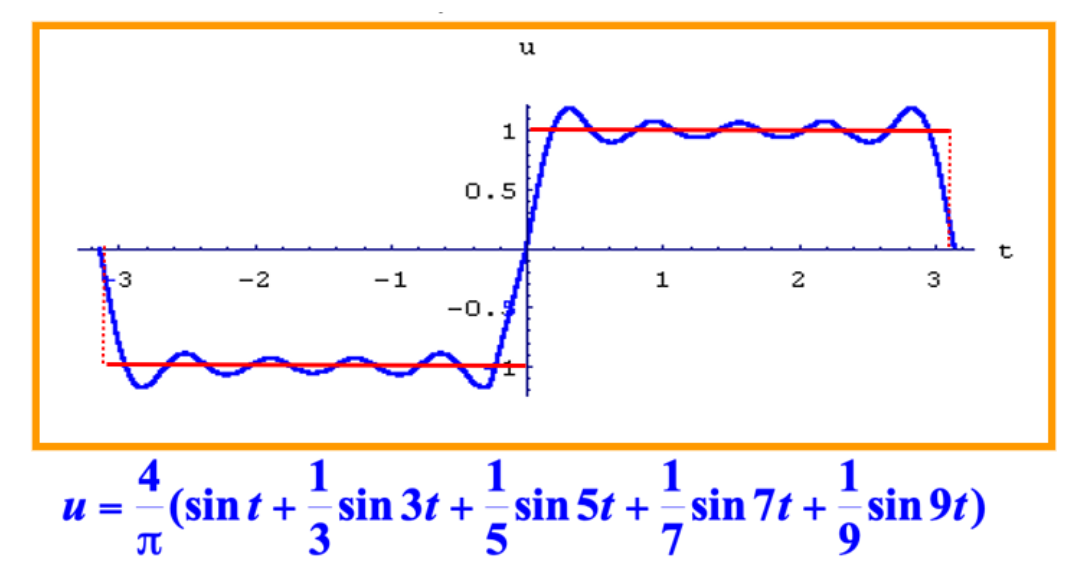

\[ \begin{align*} f(x) & =\dfrac{1}{2}a_0+\sum\limits_{n=1}^{\infty}a_n\cos(nx)+\sum\limits_{n=1}^{\infty}b_n\sin(nx)\\ a_0 & = \dfrac{1}{\pi}\int_{-\pi}^{\pi}f(x)dx\\ a_n & =\dfrac{1}{\pi}\int_{-\pi}^{\pi}f(x)\cos(nx)dx\\ b_n & =\dfrac{1}{\pi}\int_{-\pi}^{\pi}f(x)\sin(nx)dx \end{align*} \]

简谐振动 : \(y=A\sin(\omega t+\phi)\)

物理学上可以将一个周期运动分成若干个简谐振动的叠加：

\[y=\sum\limits_{k=1}^n y_k=\sum\limits_{k=1}^n A_k\sin(k\omega t+\phi)\]

Complex Numbers

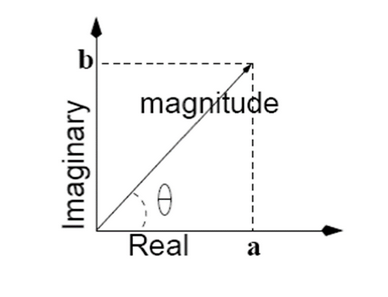

复数 (a+bj) 可以采用 Magnitude-Phase(i.e.,vector) 的形式表示，即 \(x=|x|e^{j\phi(x)}\), 其中幅度 (Magnitude) 记作 \(|x|=\sqrt{a^2+b^2}\), 相位 (Phase) 记作 \(\phi(x)=\tan^{-1}(b/a)\)

在这种表示下，复数乘法可以写作 \(xy=|x|e^{j\phi(x)}\cdot |y|e^{j\phi(y)}=|x||y|e^{j(\phi(x)+\phi(y))}\)

共轭复数 \(x^* = a-jb\), 它满足 \(|x|=|x^*|,\phi(x)=-\phi(x),xx^*=|x|^2\)

Euler Formula:

\[e^{j\theta}=\cos(\theta)+j\sin(\theta)\]

它满足 \(|e^{j\theta}|=1, phi(e^{j\theta})=\theta,sin(\theta)=\dfrac{1}{2j}(e^{j\theta}-e^{-j\theta}),cos(\theta)=\dfrac{1}{2}(e^{j\theta}+e^{-j\theta})\)

Fourier Transform

傅里叶变换是复傅里叶系数在给定区间上的一个推广。

傅里叶分析指频率区域分析，其中 \(n\) 较小时为低频， \(n\) 较大时为高频。

注意到正弦波和余弦波都是无限长的，这是傅里叶分析的一个不足，因此小波 (wavelet) 分析比特定信号的分析更好。

example

对于非周期函数 , 如果函数 \(f(x)\) 只在区间 \([−\pi,\pi]\) 上 , 也可展开成傅氏级数 .

周期延拓

\[ \begin{align*} F(x)=\left\{\begin{matrix} & f(x) ,x \in(-\pi,\pi] \\ & f(x-2k\pi) ,x\in ((2k-1)\pi,(2k+1)\pi], k=\pm 1 ,\pm 2,\ldots \end{matrix}\right. \end{align*} \]

Image Transform

很多时候，图像处理任务在变换域（频域）而不是空间域中执行得最好。

关键步骤：

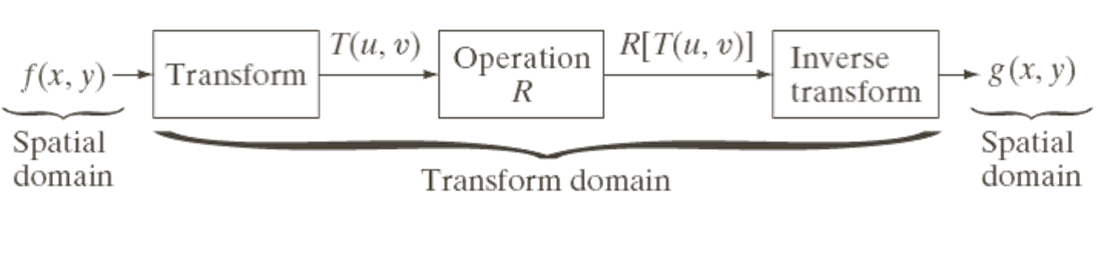

变换图像
在变换后的域中执行任务。
应用逆变换返回到空间域。

前向变换与反向变换

Continuous Fourier Transform

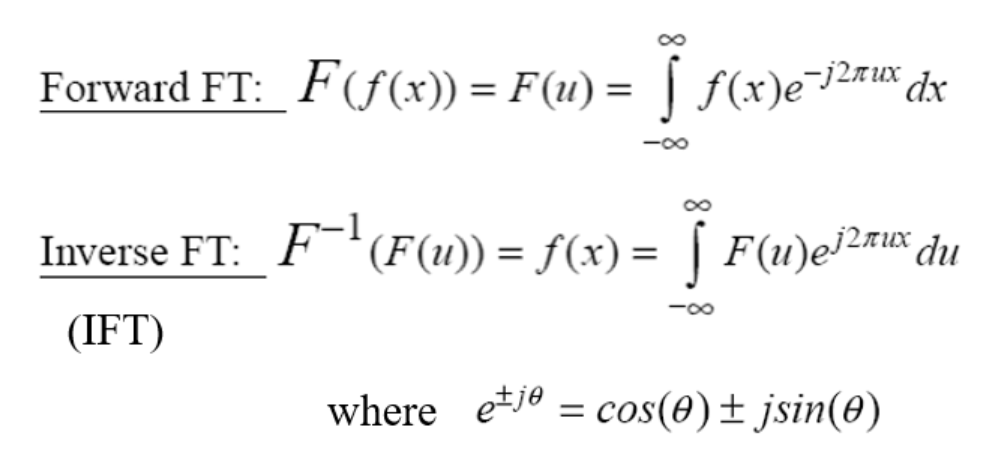

一维情况下，将信号 ( 即函数 ) 从空间域变换到频域的变换方法为：

要去除某些频率，就是将其相应的 F(u) 系数设置为零

低频对应于缓慢变化的信息 ( 例如，连续的表面 )。

高频对应于快速变化的信息 ( 例如，边缘 )

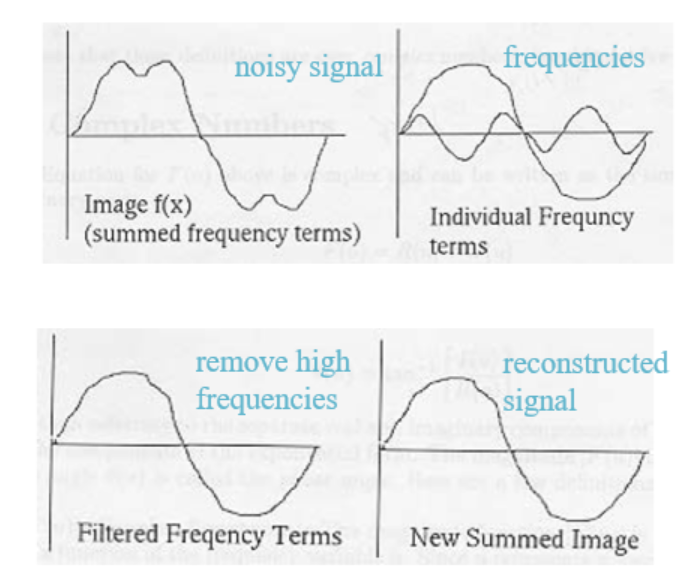

Frequency Filtering Steps

对 \(f(x)\) 傅里叶变换 \(F(f(x))\)
去掉不想要的频率 \(D(F(f(x)))\)
转换回原来的信号 \(\hat f(x)=F^{-1}(D(F(f(x))))\)

Discrete Fourier Transform (DFT)

记 \(N\) 为频率的数目，\(x\) 为采样点的数目

Forward DFT

\[F(u)=\sum\limits_{x=0}^{N-1}f(x)e^{-\frac{j2\pi ux}{N}}, u=0,1,\ldots,N-1\]

Inverse DFT

\[f(x)=\dfrac{1}{N}\sum\limits_{u=0}^{N-1}f(u)e^{\frac{j2\pi ux}{N}}, x=0,1,\ldots,N-1\]

Fast Fourier Transform(FFT)

Link

https://www.ruanx.net/fft/ 参照 Pion1eer 的博客，在求解多项式角度对快速傅里叶变换的有更好的说明

说明

下面部分的排版以及一些说明个人觉得写的不够清晰，以后有机会重新改一下

为了加快计算速度，我们可以利用 DFT 的对称性质，将计算量从 \(O(N^2)\) 降低到 \(O(N\lg N)\)

将原始的 N 点序列依次分解为一系列短序列；
求出这些短序列的离散傅立叶变换；
组合出所需的变换值；
计算量（乘除法）：\(2N^2\rightarrow 2N\lg_2N\)

FFT Principle

DFT 的式子为

\[F(k)=\sum\limits_{n=0}^{N-1}f(n)e^{-\frac{j2\pi kn}{N}}\]

我们记 \(W_N^{n,k}=e^{-j2\pi nk/N}\) 则有

其实这里的 \(W_N^{n,k}\) 类似单位根 \(w_n^k = e^{\frac{k}{n} 2 \pi i}\)

\[F(k)=\sum\limits_{n=0}^{N-1}f(n)W_N^{n,k}\]

假定 \(N\) 为 \(2\) 的正整数幂：\(N=2^H\Rightarrow N=2M\), 将原式子分为奇数项和偶数项

\[ \begin{align*} F(k) & = \sum\limits_{n=0}^{2M-1}f(n)W_{2M}^{n,k}\\ & = \sum\limits_{n=0}^{M-1}f(2n)W_{2M}^{2n,k}+\sum\limits_{n=0}^{M-1}f(2n+1)W_{2M}^{2n+1,k}\\ W_{2M}^{2n,k} & = e^{-j2\pi \cdot 2nk/2M} = e^{-j2\pi nk/M} = W_M^{n,k}\\ W_{2M}^{2n+1,k} & = e^{-j2\pi \cdot (2n+1)k/2M} = e^{-j2\pi nk/M} \cdot e^{-j2\pi k/2M}= W_M^{n,k}\cdot W_{2M}^k\\ F(k) & = \left[\sum\limits_{n=0}^{M-1}f(2n)W_M^{n,k}+\sum\limits_{n=0}^{M-1}f(2n+1)W_M^{n,k}W_{2M}^k\right], k=0,1,\ldots,M-1 \end{align*} \]

令 \(\left\{\begin{matrix} F_e(k) & = \sum\limits_{n=0}^{M-1}f(2n)W_M^{n,k} \\ F_o(k) & = \sum\limits_{n=0}^{M-1}f(2n+1)W_M^{n,k} \end{matrix}\right.\) 那么

\[F(k)=\lfloor F_e(k)+F_o(k)W_{2M}^k \rfloor\]

如果 \(e, o\) 是 \(2\) 的幂次，还可以继续递归下去

对于 \(k=M,M+1\ldots,2M-1\) 的情况，我们可以利用先前使用过的更小范围的 k 值来表示

类似地，同理有

\[F(k+M)=\lfloor F_e(k)-F_o(k)W_{2M}^k\rfloor\]

意义：对一个长度为 \(N\) 的序列进行傅立叶变换可以通过将其分成两半计算，对第一部分的计算需要通过计算两个长度为 \(N/2\) 长度序列的傅立叶变换式进行，然后利用这两个长度为 \(N/2\) 的序列可以得到第二部分的值。

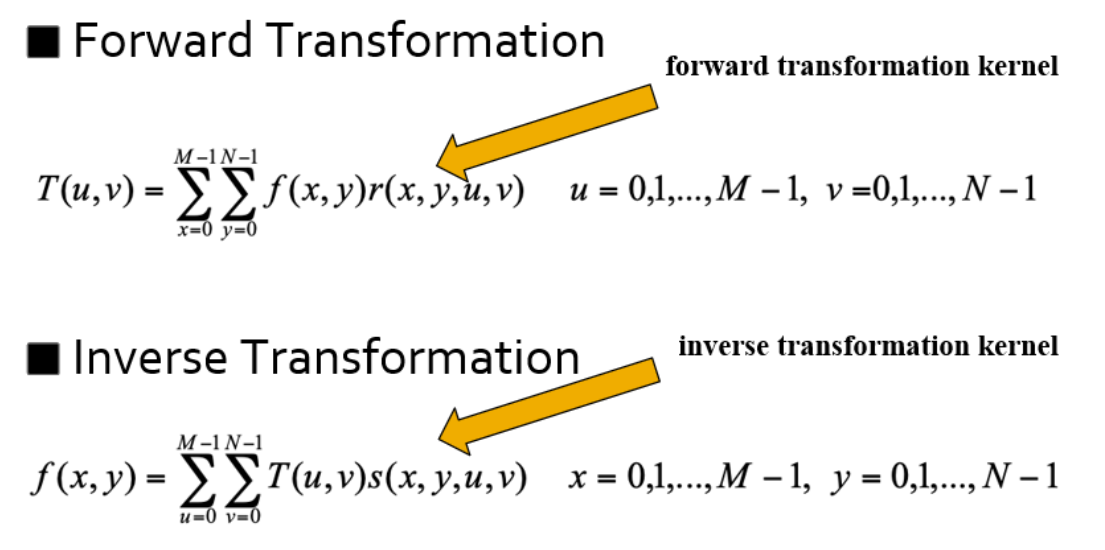

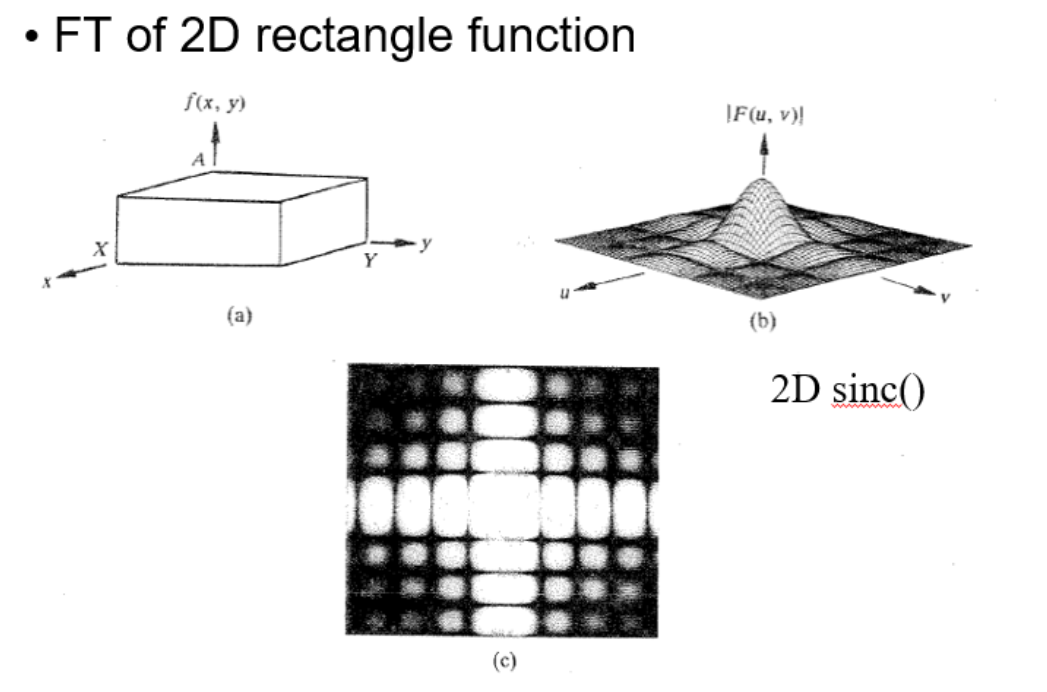

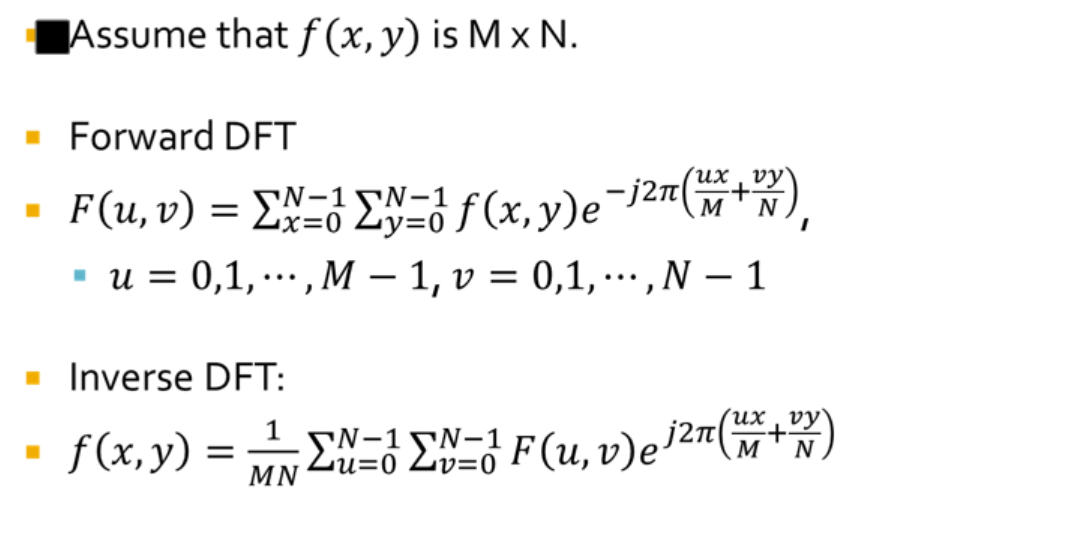

Extending FT in 2D

Visualizing DFT

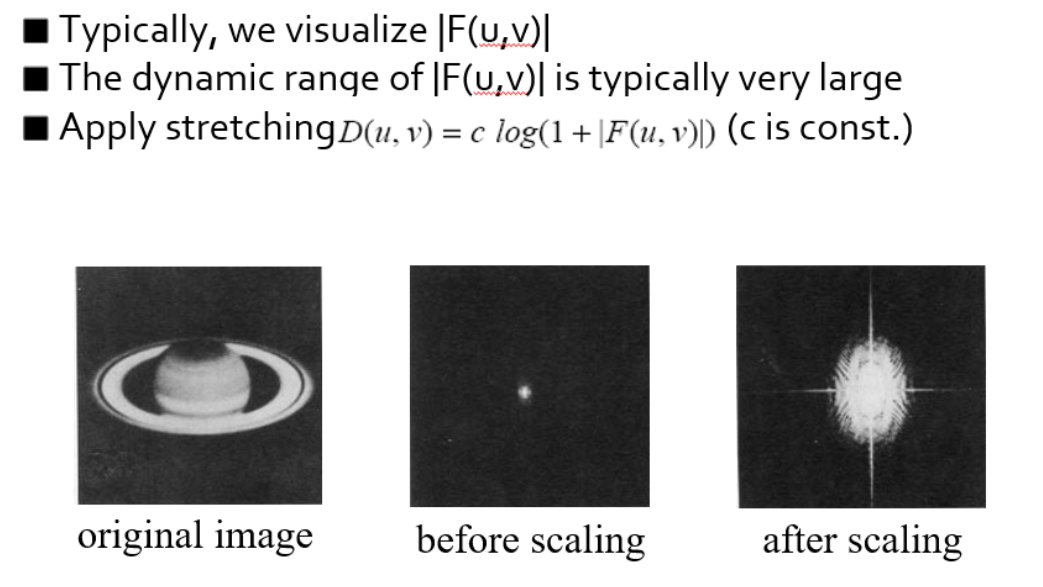

可视化频谱图

在频谱图中：

中心位置（低频分量）：对应图像中的整体趋势或大面积的平滑区域。高亮部分表示信号能量集中的位置。图像的大部分能量通常集中在低频区域。
远离中心的位置（高频分量）：对应图像中的快速变化，例如边缘、纹理或噪声。高频分量较弱，在图像的边缘区域通常暗淡。
对称性：对于实值图像，频谱图关于中心点具有共轭对称性。

Magnitude and Phase of DFT

Magnitude VS Phase

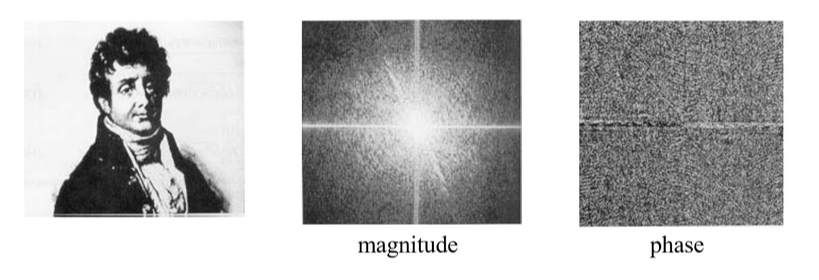

如果我们只用振幅 / 相位作为信息重建图像，会得到什么样的结果？

利用振幅

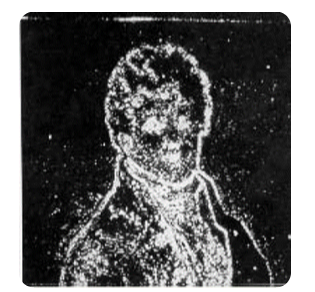

利用相位

相位传递了图像更多的结构信息！
