Intermediate Code

约 750 个字 9 张图片 预计阅读时间 8 分钟

参考笔记

本章可对照 HowJul 语雀笔记的 第 7 章：翻译成中间代码、中间表示树，以及 Cubic Y³ 的 Part 13: 中间表示 (IR)。

Note

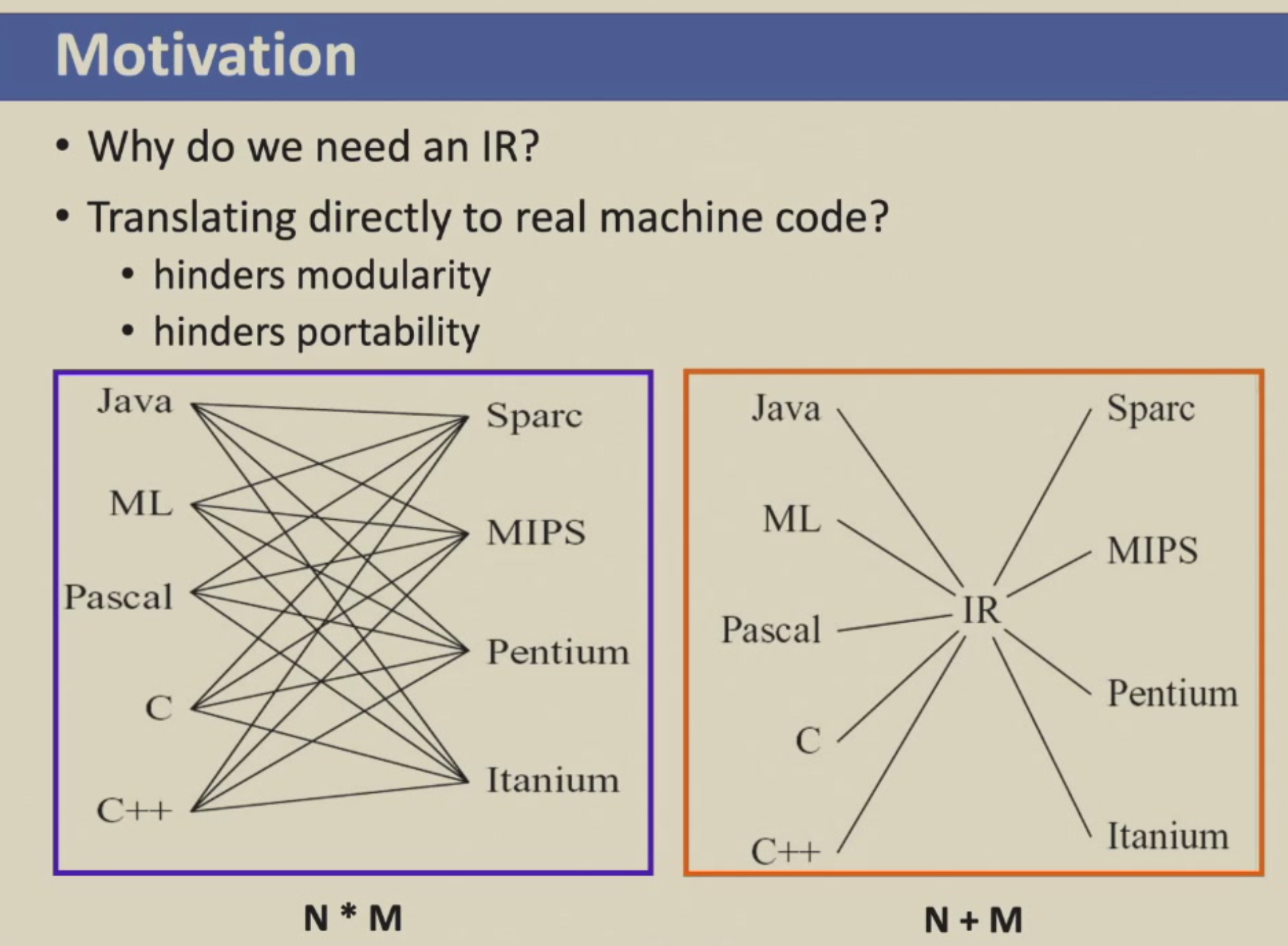

What is Intermediate Representation?

An intermediate representation (IR) is a kind of abstract machine language:

  • it expresses the target-machine operations without committing to too many machine-specific details
  • It is independent of the details of the source language

Many different kinds of IR are used in compilers:

  • Three-Address Code (TAC)
  • Static Single-Assignment (SSA)
  • Control Flow Graph (CFG)
  • Abstract Syntax Tree (AST) -- 在有些编译器中会把 AST 也理解为中间代码
  • Expression Trees (IR Tree, used by Tiger Compiler)

image-20260529145137402

Three-Address Code

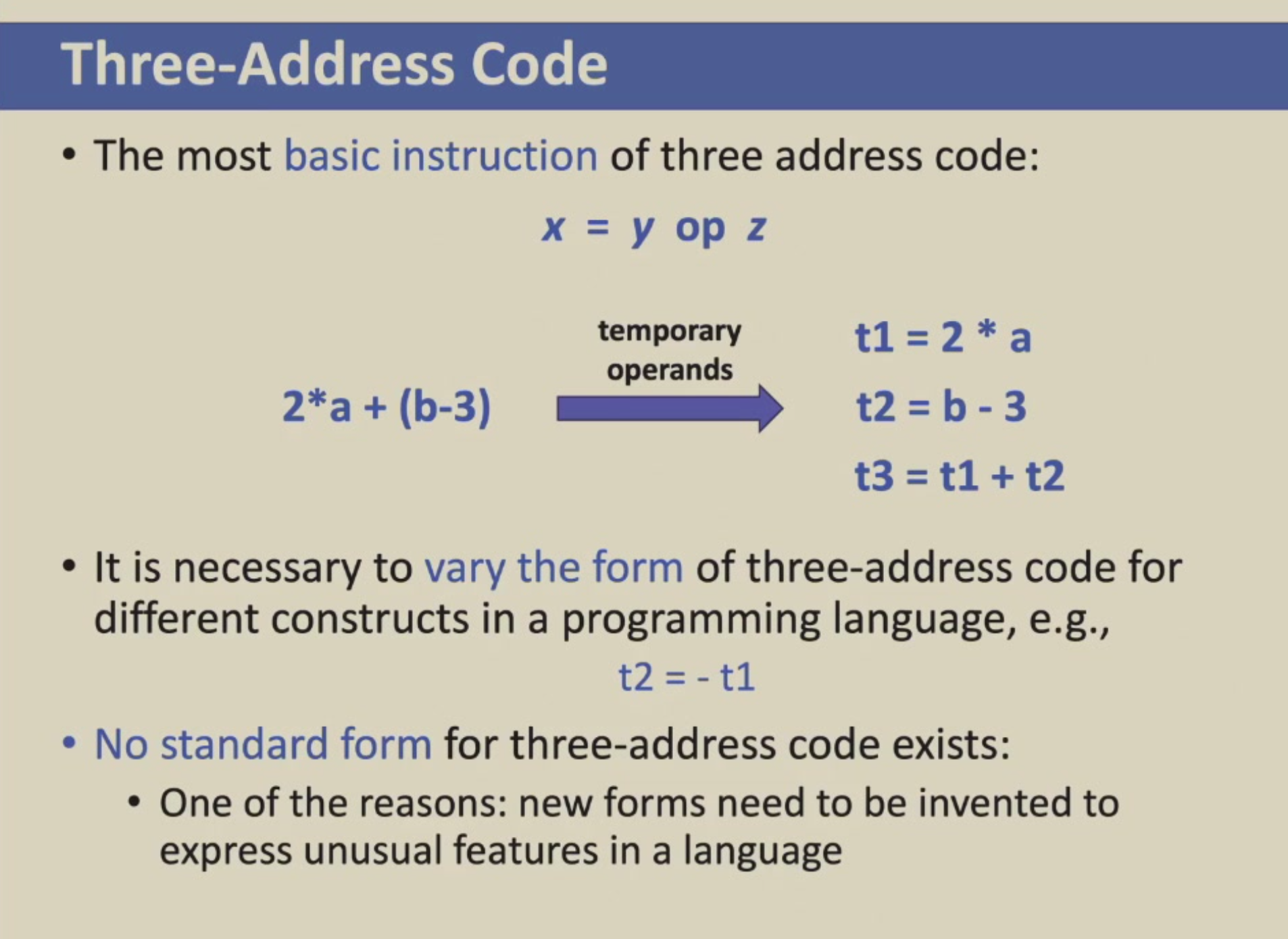

三地址码 (Three-Address Code / TAC) 是一种比较常用的中间代码，每一条指令最多只能用三个操作数地址

image-20260529150100901

Important

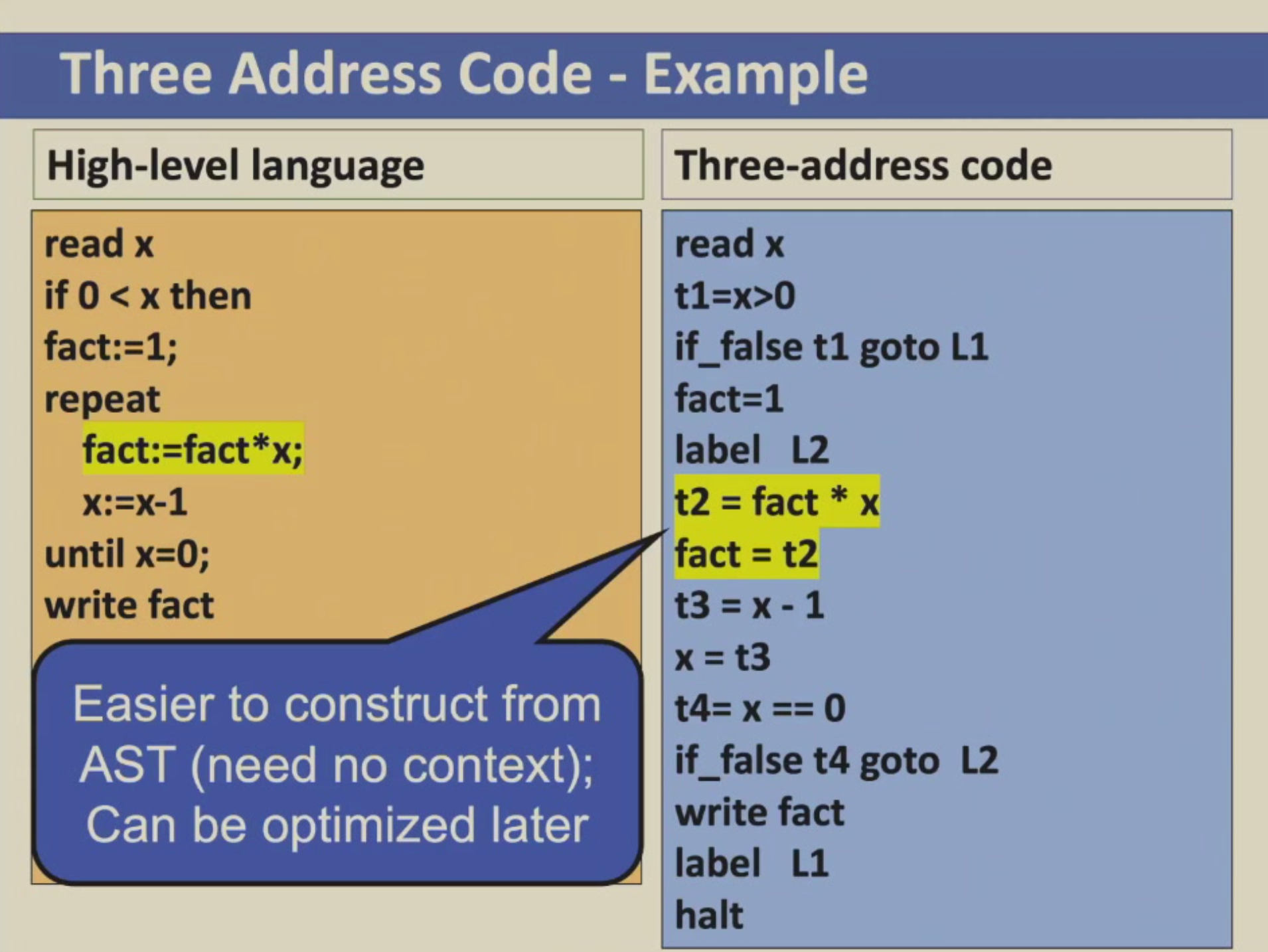

三地址码将操作数都视为地址，所以 fact := fact * x 会被修改成 t2 = fact * x, fact = t2 的形式，这也是直接从 AST 中很好自然得出的转换

image-20260529145920988

Intermediate Representation Tree

Note

好的 IR 需要满足以下条件

  • 比较方便从 AST (Semantic analysis phase) 构造
  • 比较方便翻译成 target machine language
  • 如果 AST 和 Targeted machine language 中有一些复杂的指令，IR 要能够做到将复杂指令切分成很多小模块，让 AST 的复杂指令 split 成 IR 的各个简单的模块指令，再从 IR 的各个简单模块指令 combined up 回 Assem 的复杂指令

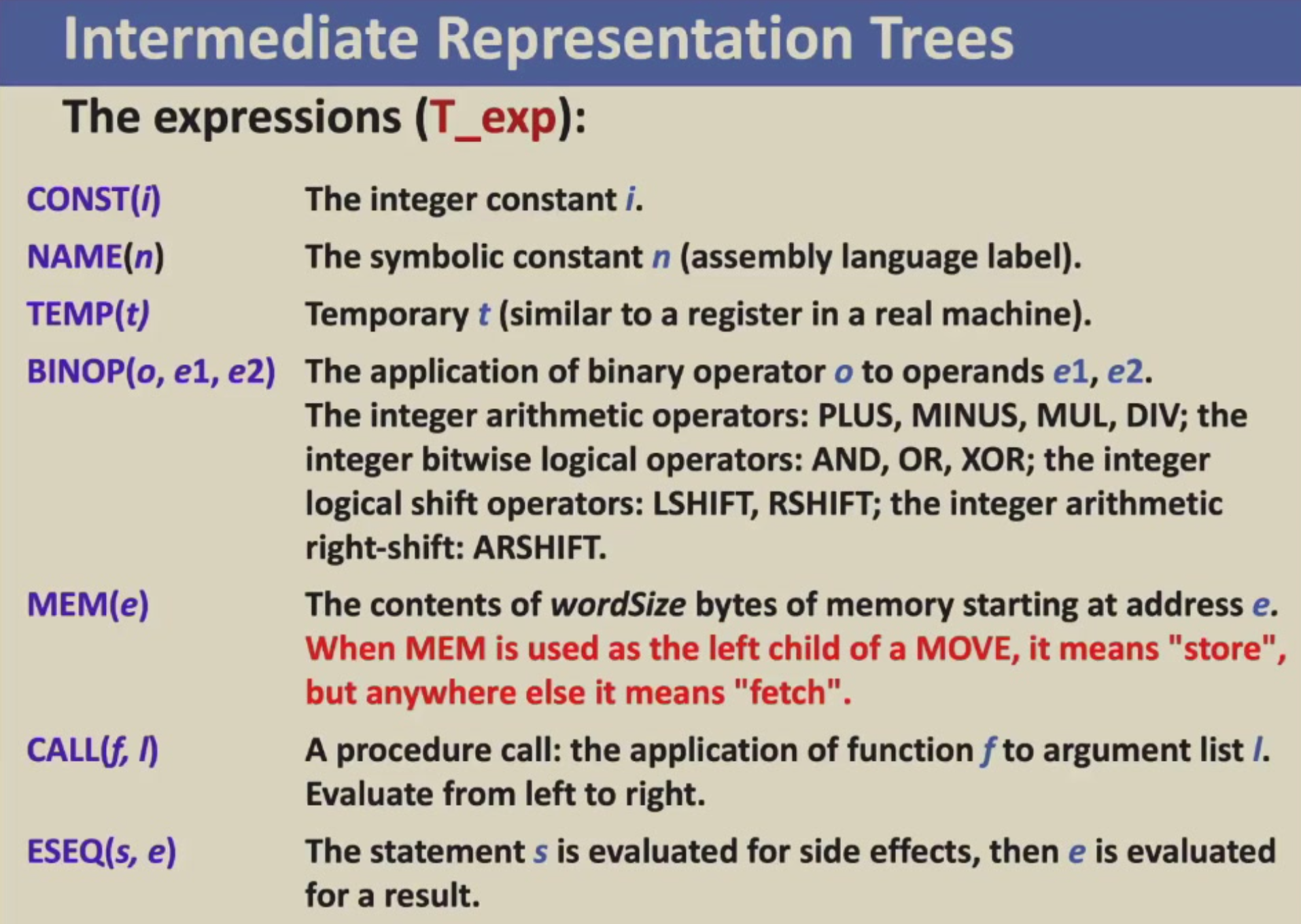

IR Tree 的 Expressions 相关指令如下：

  • IR tree 与 Tiger 及其他源语言是独立的
  • 每一条 expression 都有 return value

image-20260529151004055

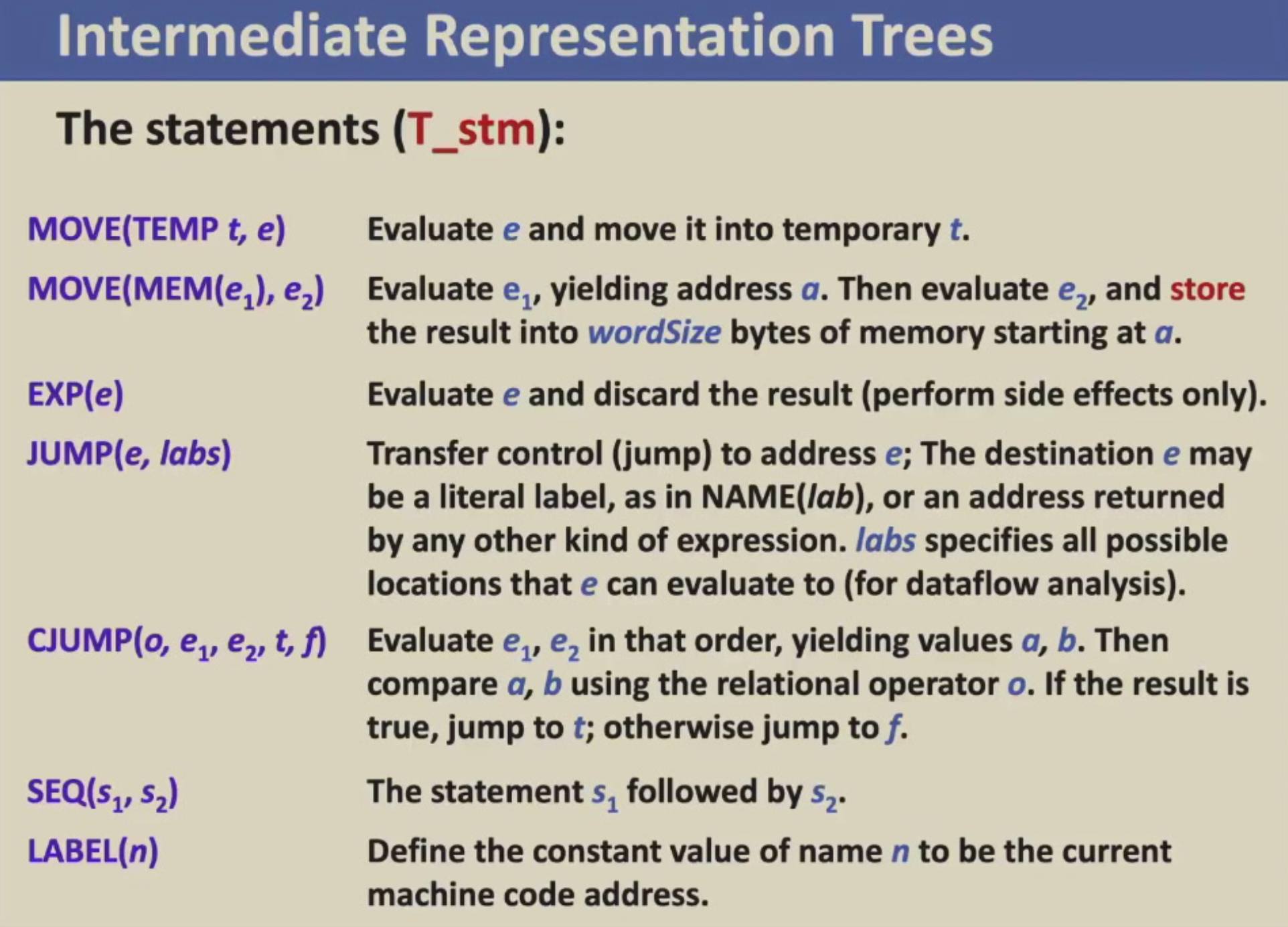

IR Tree 的 Statements 相关指令如下：

  • Statements perform side effects and control flow
  • Statement 不会产生 return value，这也是和 Expression 的区别

image-20260529151339025

Translation into Trees

接下来我们具体来介绍如何把 Abstract Syntax Tree 转换为 Intermediate Representation Trees

Expression

对于表达式的转换，我们需要针对不同的 AST expression 来做转换

image-20260530160337963

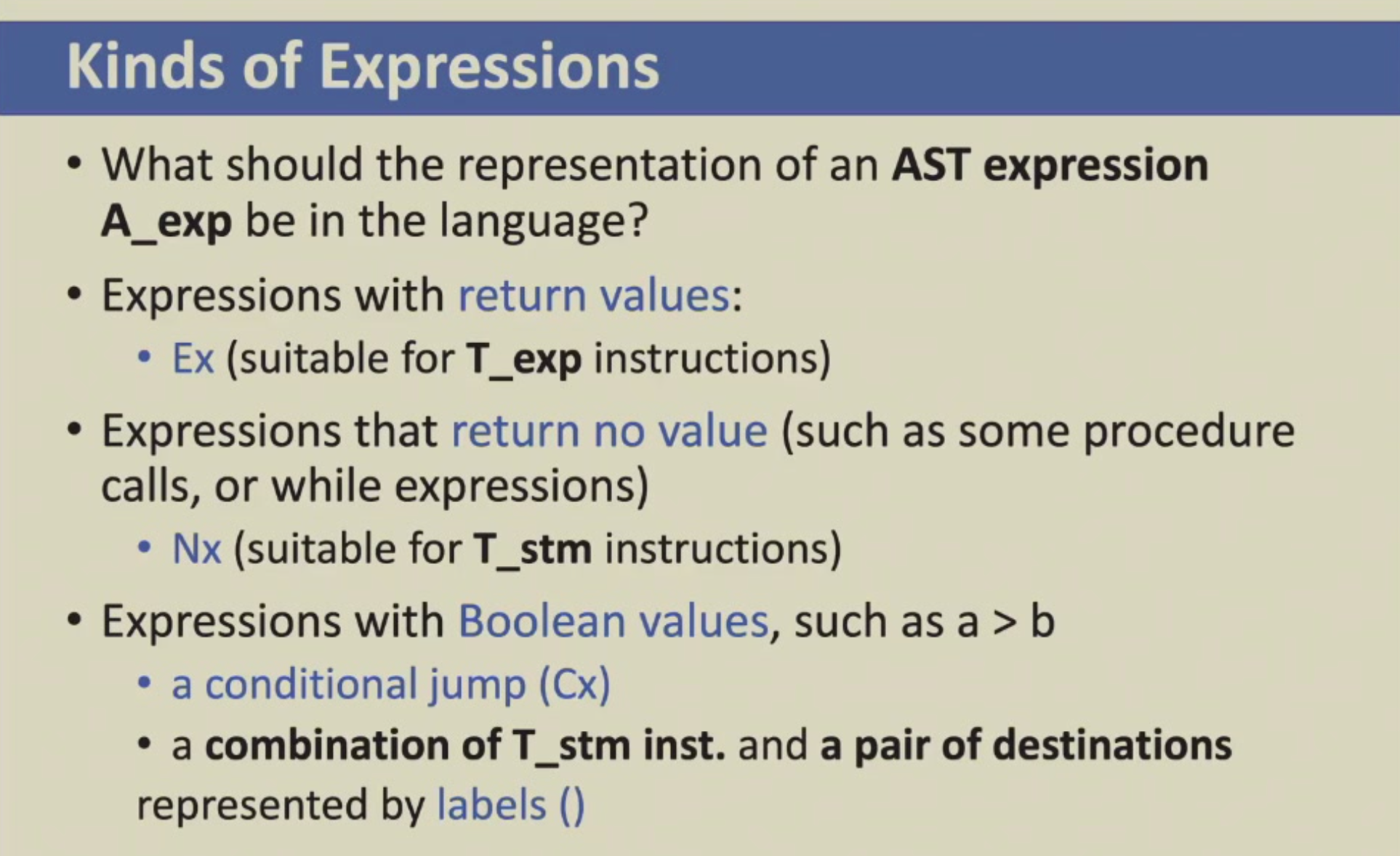

AST 里的表达式 A_exp 在翻译成中间代码时，要根据用途分成三类： Ex 表示会产生值的表达式； Nx 表示只执行动作、不产生值的表达式； Cx 表示布尔条件，用条件跳转和真假 label 来表示

可以记成：

类型 适合表示 例子 中间代码形式
Ex 有返回值 a + b T_exp
Nx 无返回值，只执行动作 while, print(x) T_stm
Cx 布尔条件 a > b CJUMP + true/false labels

Note

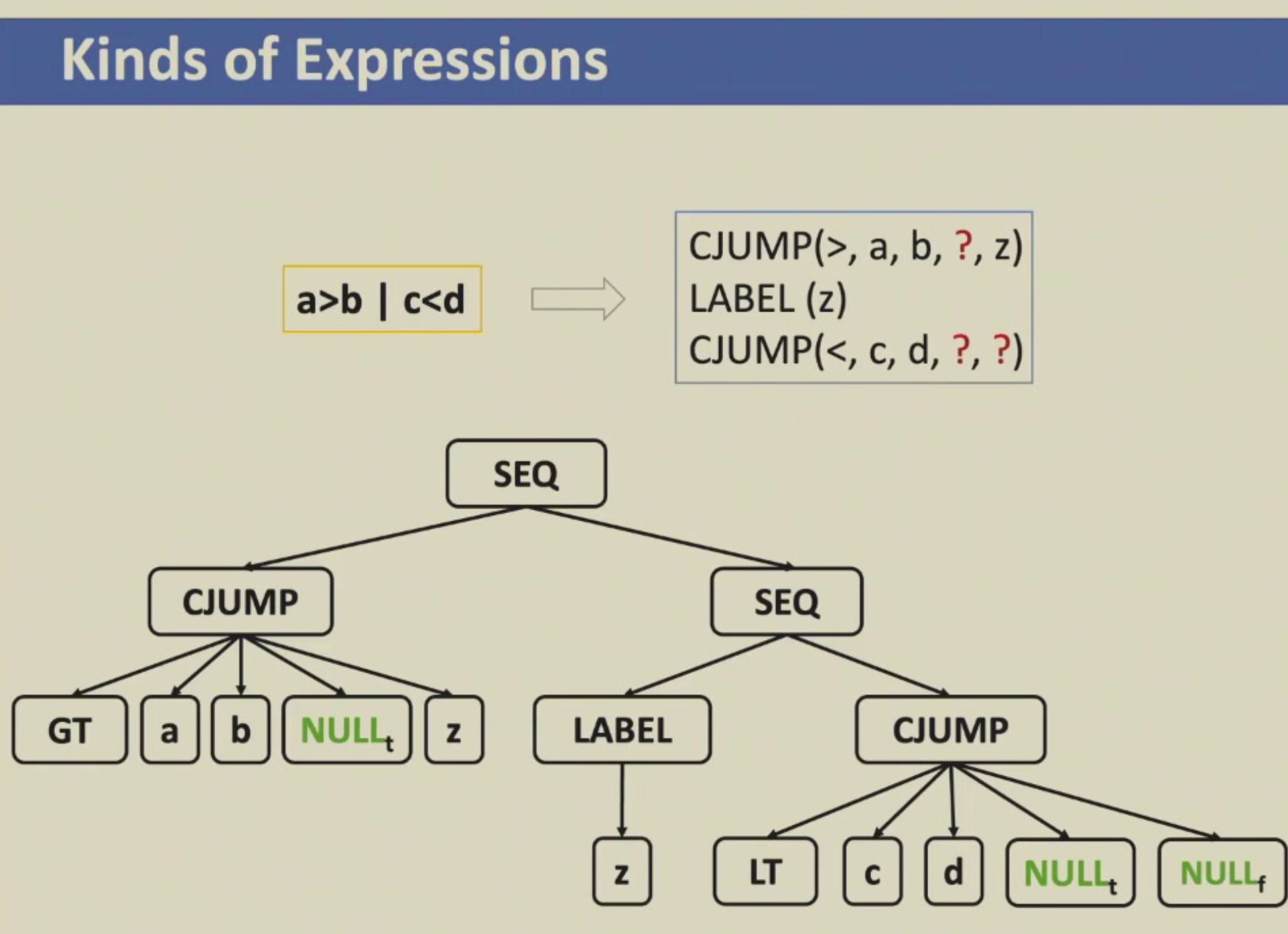

例如我们可以这样将 a > b | c < d 这样一个 Cx 转换为如下的 IR Tree：( 其中 Nullt, Nullf 对应 true 和 false 具体的跳转地址，需要编译器读完后续相关代码后才能得知并填充 )

image-20260530161206861

Simple Variables

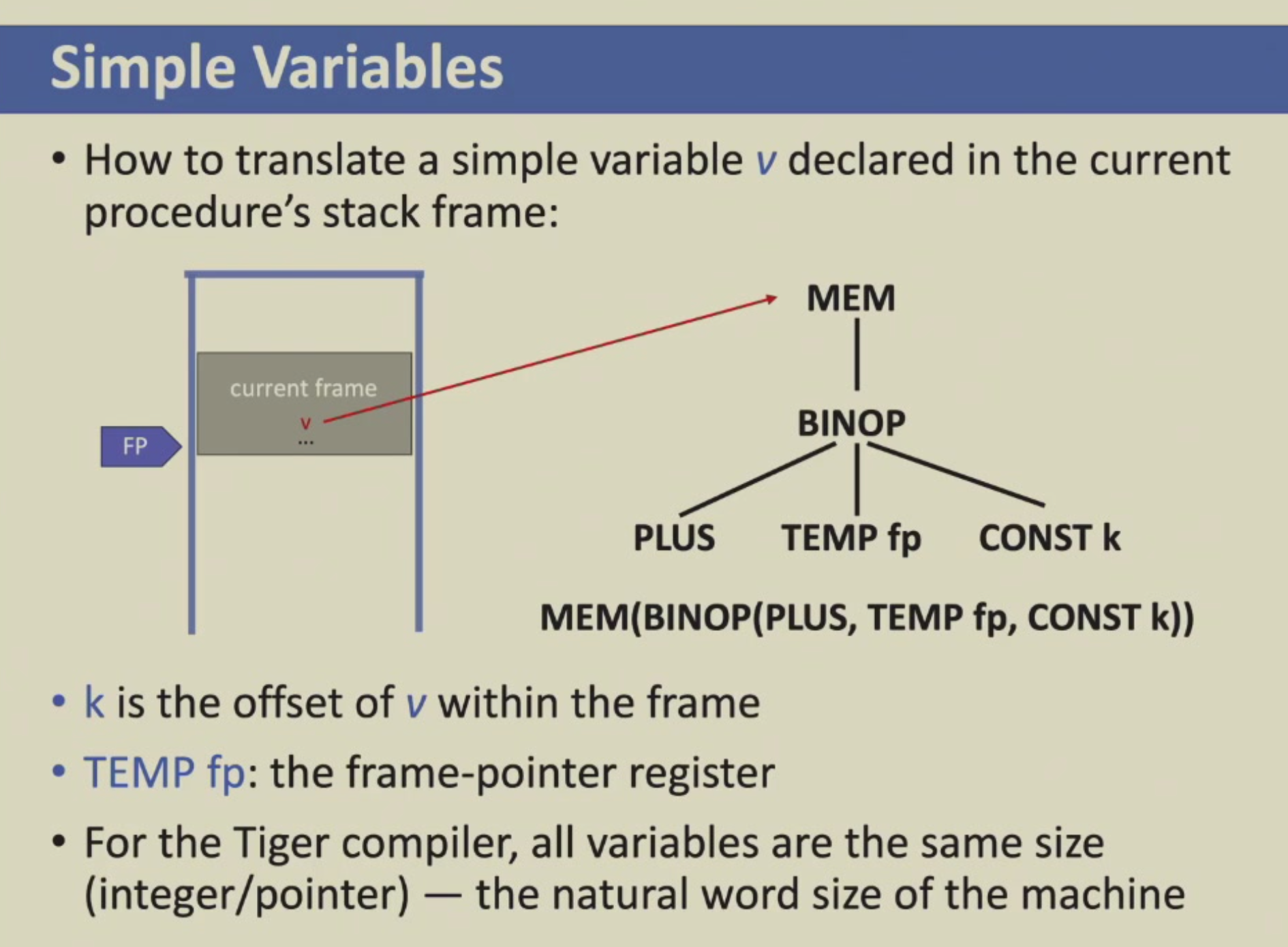

存储在栈帧中的局部变量可以通过 MEM 指令在 FP + 偏移量的地址中取出，如下图所示：（如果存储在寄存器中，可以直接通过 TEMP 指令取出）

image-20260530165807775

Note

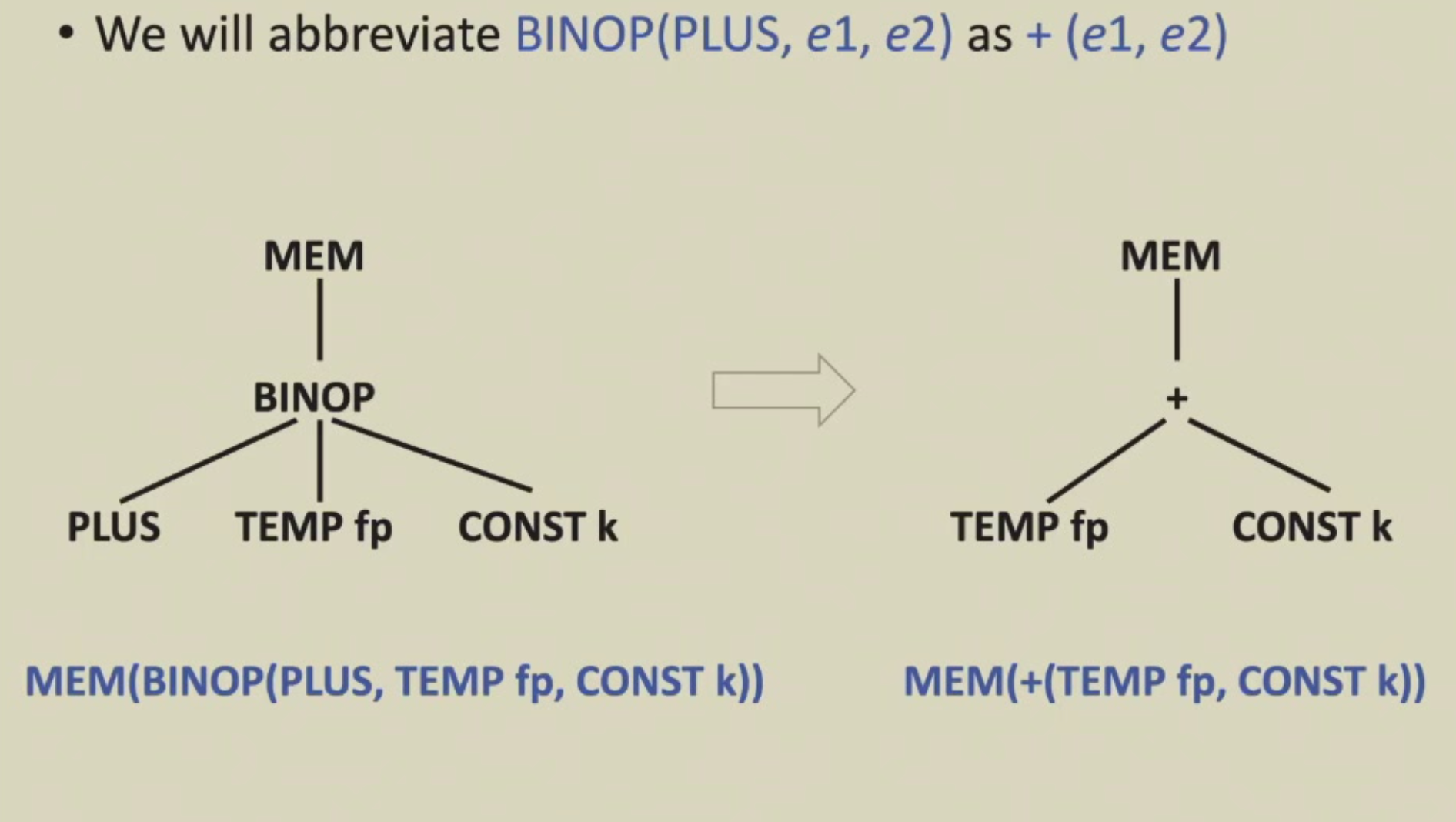

当然为了表示方便，我们可以把

MEM(BINOP(PLUS, TEMP fp, CONST k))) 写成 MEM(+(TEMP fp, CONST k))

image-20260530170144840

ppt 还介绍了各种 Tiger 元素翻译成 IR Tree 的方法，感觉和 lab3 的内容差不多，这里略过不表
